Le point d'entrée d'un programme est classiquement basé à l'addresse 0x00000000. Ou sur l'addresse qui correspond à la mémoire ROM du processeur (varie suivant le processeur).
Suivant le type de processeur et la complexité du matériel, le temps de boot du noyau dure de deux à cinq secondes environ. Le démarrage du processus init, les tâches administratives (montage systèmes de fichiers, configuration paramètres de /proc (sous linux) , etc.) prennent une à deux secondes supplémentaires. Le lancement de tous les services (réseau, authentification, environnement graphique, etc.) peut demander une dizaine de secondes.
Plus précisément :

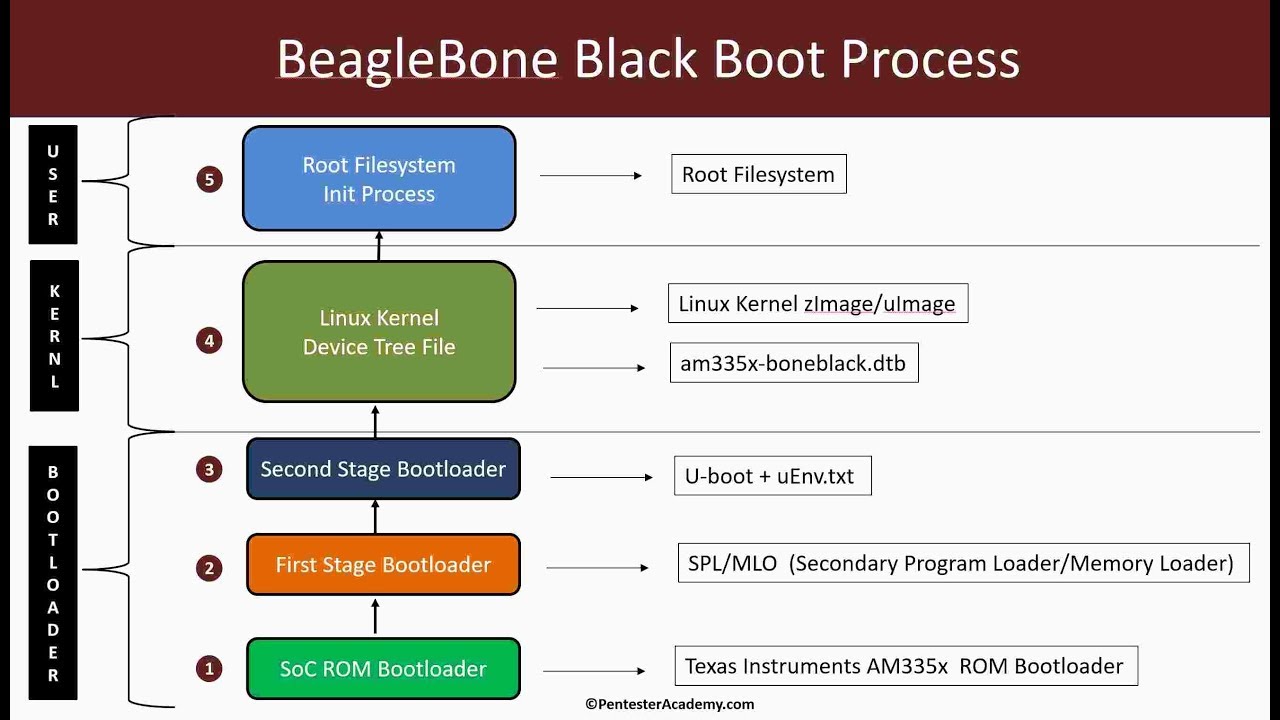

Que faut-il pour démarrer Linux sur un périphérique embarqué tel que Beaglebone Black ?
- Chargeur de démarrage ROM (RBL) C'est une petite mémoire qui s'exécute sur le SOC. Le tout premier morceau de code à exécuter sur le SOC lorsque vous alimentez la carte . Ceci est écrit par le vendeur (il ne peut donc pas être modifié ) et il est stocké dans la section ROM du SOC. Le travail du chargeur de démarrage ROM est de charger et d'exécuter le chargeur de démarrage de 2ème étape qui est le SPL/MLO. Il est en lecture seule et encapsulé par le fournisseur de matériel
- Secondary Program Loader (Memory LOader) Son travail consiste à charger et à exécuter le chargeur de démarrage 3ème étape tel que U-boot . il peut être modifié et écrit. Des personnalisations peuvent être réalisées à partir de ce point même, bien que le niveau de l'utilisateur (connaissance élevée du langage C + connaissance intime du support matériel est indispensable) ne soit pas favorable et que la zone d'accès (ce qui peut être fait à ce stade) soit limitée.
- U-boot Le travail du 3ème chargeur de démarrage étape consiste à charger et exécuter le noyau Linux .

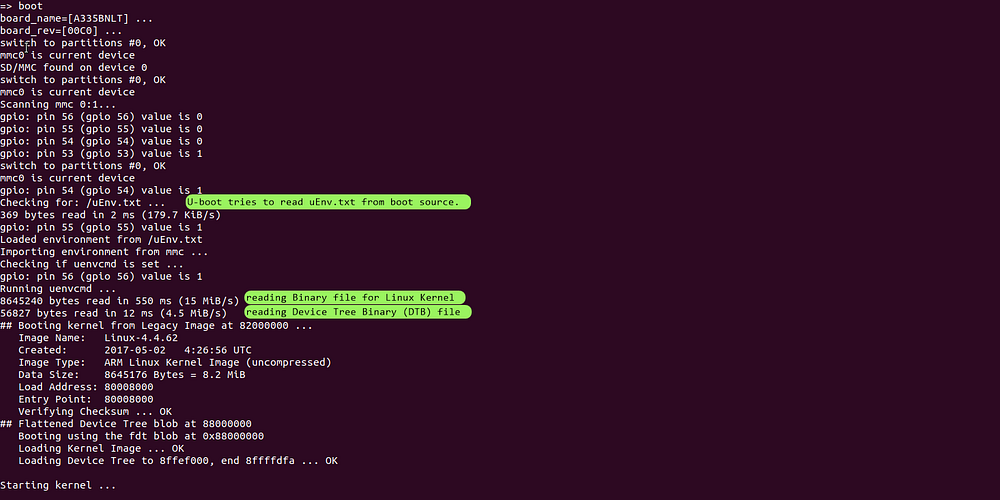

Qu'est-ce que uEnv.txt ? U-boot essaie toujours de lire le fichier uEnv.txt à partir de la source de démarrage, et si uEnv.txt n'est pas trouvé , alors U-boot utilise les valeurs par défaut pour les variables d'environnement .
Comment écrire uEnv.txt à partir de zéro Utilisez la commande de boot
Pour faire court : la commande de démarrage exécute toutes les commandes qui sont représentées par la variable d'environnement bootcmd (selon qu'elle a été définie) En modifiant la valeur de la variable d'environnement 'bootcmd', vous pouvez modifier le mode de démarrage.
Un chargeur d'amorçage (ou bootloader) est un logiciel permettant de lancer un ou plusieurs systèmes d'exploitation (multiboot), c'est-à-dire qu'il permet d'utiliser plusieurs systèmes, à des moments différents, sur la même machine. En ce qui nous concerne: un petit programme qui charge un grand programme et qui lui donne le contrôle.
Sous Windows ou Linux le plus répendu est "GNU GRUB"
Sur une plateforme embarqué on utilise plutôt un de ces bootloaders :
- U-Boot (https://github.com/u-boot/u-boot)
- RedBoot
- Micro Monitor
Ce programme réside dans une zone spéciale de la mémoire flash et fournit un moyen pour :
- Effectuer les tests d’initialisation du matériel
- Charger une image du noyau et l’exécuter
Description U-Boot (Universal Boot Loader) est le "BIOS" présent sur nos cartes.
Si aucun système d'exploitation n'est requis pour votre application, U-Boot peut être utilisé comme base de développement.
U-Boot est open source (GPL), sans royalties et bénéficie d'une communauté de développeurs importante et extrêmement active.
Les tâches principales d'U-Boot Initialisation du matériel et plus particulièrement du contrôleur mémoire Passage des paramètres de démarrage au noyau Linux Lancement du noyau Linux U-Boot permet aussi de : Lire et écrire dans différentes zones mémoire Charger des images binaires dans la RAM par cable série, Ethernet ou USB Copier des images binaires de la RAM vers la FLASH Programmer le FPGA
Pour compiler U-Boot ceci dépend de la plateform pour lequel il est destiné à savoir quelle est le processeur qui tourne derrière ? :
- Pour Beaglebone Black il faut lui donner le bonne config processeur : https://beagleboard.org/project/U-Boot+%28V1%29/
Utilisation de U-Boot : Cf : https://medium.com/geekculture/how-to-set-general-purpose-input-output-gpio-during-the-execution-of-u-boot-on-beaglebone-black-acd886307d49
Le choix du mode de boot est défini par l'hardware par ordre de priorité ainsi par exemple dans le beaglebone black par exemple on boot suivant la séquence :
En utilisant X-Modem et en uploadant dans l'ordre : le SPL, le U-Boot puis avec uboot via la commande Loady le Noyau. Cf : https://www.youtube.com/watch?v=3y1LMNPoaJI
La programmation BareMetal consiste à écrire du code pour faire tourner directement le hardware (ou via des library) sans aucunes autre abstraction comme un système d'exploitation. Au minimum la programmation BareMetal doit avoir un minibootloader pour initialiser le processeur, les horloges, la mémoire (etc ...) et saute au programme principal.
Sur un système à micro-contrôleur, le code métier(BareMetal Code) est le seul maître à bord, il accède à volonté aux périphériques, à la mémoire, etc. Au contraire, dans un système à micro-processeur, le code métier n'est qu'une petite partie de l'ensemble du logiciel. Il est soumis à l'ordonnancement et au sous-système de gestion mémoire du noyau. Il s'appuie sur des bibliothèques et des utilitaires externes.

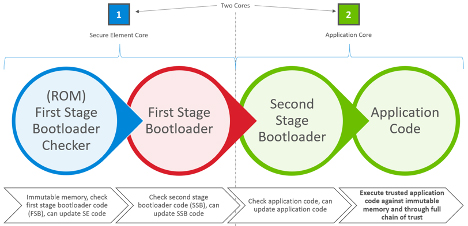

Les bootloader sont généralement à plusieurs étages (stages). Il y a généralement deux ou trois bootloader avant de rentrer dans le noyau du système.
Premièrement on rentre dans le First Stage BootLoader (FSB) : Ce dernier :
- Stocke la table des vecteurs d'interruption.
- Peut être stocké sur le BootROM du Chip.
- Initialise l'hardware et charge le prochain étage (Chargement de U-Boot ou du noyau directement)
- Construit à partir des mêmes sources que U-Boot.
- Taille du code significativement réduit et la listes des possibilités également.
- Utilisé pour faire l'init du système ou pour charger U-Boot ou Linux.
U-Boot offre un shell interactif. Permet de monitorer le boot. De faire du debug (Tester de l'hardware). Il permet de mettre à jour l'applicatif par exemple ou le boot lui même.
Il y a deux types de shell pour U-Boot :
- Le shell originel
- HUSH Shell (qui possèdes plus de possibilités) : + utilisé. (Viens de busybox)
Il permet en partie de faire du scripting, et de gérer des variables d'environement.
Pour obtenir de l'aide sur le shell de uboot il suffit de taper la commande help
bdinfo - print Board Info structure
coninfo - print console devices and information
flinfo - print FLASH memory information
help - print online help
Obtenir des informations sur le système :
- Comme l'addresse de départ et la taille de la mémoire RAM présent sur le board.
- L'addresse ip du board
arch_number = 0x00000e05
boot_params = 0x80000100
DRAM bank = 0x00000000
-> start = 0x80000000
-> size = 0x20000000
eth0name = cpsw
ethaddr = d0:03:eb:dc:ba:b1
eth1name = usb_ether
eth1addr = d0:03:eb:dc:ba:b3
current eth = cpsw
ip_addr = 192.168.1.2
baudrate = 115200 bps
TLB addr = 0x9fff0000
relocaddr = 0x9ff58000
reloc off = 0x1f758000
irq_sp = 0x9df37ea0
sp start = 0x9df37e90
Early malloc usage: 410 / 1000
List of available devices:
ns16550_serial 00000007 IO stdin stdout stderr
serial 00000003 IO
base - print or set address offset
crc32 - checksum calculation
cmp - memory compare
cp - memory copy
md - memory display
mm - memory modify (auto incrementing)
mtest - simple RAM test
mw - memory write (fill)
nm - memory modify (constant address)
loop - infinite loop on address range
Pour l'écriture en mémoire, on peut imaginer écrire dans des registres, des addresses mémoires bien spécificique etc ...
mw <addr> <value_to_write>
Exemple :
=> mw 0x80000000 1
=> md 0x80000000
80000000: 00000001 ....
Pour la lecture en mémoire, Supporte l'accès au byte/mot/long/quad registres en utilisant les suffixes (.b,.w,.l,.q) La longeur de la lecture par défaut est long : 32 bits (md=md.l) Lit par défaut les 0x40 prochains bytes
Syntaxe :
md(.b,.w,.l,.q) <addr> <number_of_bytes_to_read>
Exemple :
=> md.l 0x80000000
80000000: 00000000 ffffffff 00000000 ffffffff ................
80000010: 00000000 ffffffff 00000000 fffffffb ................
80000020: 00000000 ffffffff 00080000 ffffffff ................
80000030: 00100000 fffdffff 00000000 ffffffbf ................
80000040: 00000004 ffffffff 00000001 ffffffff ................
80000050: 00000000 fffeffff 00200000 ffffffff .......... .....
80000060: 00000000 ffffffff 0080009a ffffffff ................
80000070: 00200000 ffffffff 00400000 ffffffff .. .......@.....
80000080: 00000020 ffefffff 00800000 ff7fffff ...............
80000090: 00440000 ffffffff 00020000 ffffffff ..D.............
800000a0: 00000000 ffffffff 00000000 ffffffff ................
800000b0: 00100000 ffffffff 00840000 fffffff7 ................
800000c0: 00020001 ffffffff 00000084 fff7ffff ................
800000d0: 00000080 ffffffff 00200000 fffffffd .......... .....
800000e0: 00800080 fffaffff 00000021 ff7effff ........!.....~.
800000f0: 00000000 ffffffff 00000000 fffffffd ................
=> md.b 0x80000000
80000000: 00 00 00 00 ff ff ff ff 00 00 00 00 ff ff ff ff ................
80000010: 00 00 00 00 ff ff ff ff 00 00 00 00 fb ff ff ff ................
80000020: 00 00 00 00 ff ff ff ff 00 00 08 00 ff ff ff ff ................
80000030: 00 00 10 00 ff ff fd ff 00 00 00 00 bf ff ff ff ................
md.b 0x80000000 0x8
80000000: 00 00 00 00 ff ff ff ff ........
Tips : en appuyant sur entrer on obtient directement les prochains bytes :
=> md.b 0x80000000 0x8
80000000: 00 00 00 00 ff ff ff ff ........
=>
80000008: 00 00 00 00 ff ff ff ff
Modification de la mémoire. Utile pour modifier la valeur des registres interactivement. (Incrémente automatiquement les addresses) Mêmes propriétés que md/mw
q pour quitter
- pour revenir à l'addresse précédente
Enter pour passer la valeur actuelle.
Exemple :
=> mm 0x80000000
80000000: 00000001 ? 2
80000004: ffffffff ? 1
80000008: 00000000 ?
8000000c: ffffffff ?
80000010: 00000000 ? 2
80000014: ffffffff ? 3
80000018: 00000000 ? 2
8000001c: fffffffb ? 1
80000020: 00000000 ? q
=> md 0x80000000
80000000: 00000002 ....
=> md 0x80000000 0x10
80000000: 00000002 00000001 00000000 ffffffff ................
80000010: 00000002 00000003 00000002 00000001 ................
80000020: 00000000 ffffffff 00080000 ffffffff ................
80000030: 00100000 fffdffff 00000000 ffffffbf ................
Modification de la mémoire. Utile pour modifier la valeur des registres interactivement. (Reste sur l'addresse courante) Mêmes propriétés que md/mw
q pour quitter
- pour revenir à l'addresse précédente
Enter pour passer la valeur actuelle.
Exemple :
=> nm 0x80000000
80000000: 00000002 ? 1
80000000: 00000001 ? 2
80000000: 00000002 ? 3
80000000: 00000003 ? 1
80000000: 00000001 ? 2
80000000: 00000002 ? 1
80000000: 00000001 ? q
Pour copier la mémoire
Syntaxe :
cp <src> <dest> <size>
Exemple :
cp 0x81000000 0x80000000 0x8
Pour comparer la mémoire
Syntaxe :
cmp <src> <dest> <size>
Exemple :
=> cmp 0x80000000 81000000 0x8
word at 0x80000000 (0x01) != word at 0x81000000 (0x00)
Total of 0 word(s) were the same
cp - memory copy
flinfo - print FLASH memory information
erase - erase FLASH memory
protect - enable or disable FLASH write protection
iminfo - print header information for application image
imxtract - extract a part of a multi-image
autoscr - run script from memory
source - run script from memory
bootm - boot application image from memory
go - start application at address 'addr'
loop - infinite loop on address range
exit - exit script
bootp - boot image via network using BOOTP/TFTP protocol
dhcp - invoke DHCP client to obtain IP/boot params
loadb - load binary file over serial line (kermit mode)
loady - load binary file over serial line (ymodem mode)
loads - load S?Record file over serial line
rarpboot - boot image via network using RARP/TFTP protocol
tftpboot - boot image via network using TFTP protocol
nfs - boot image via network using NFS protocol
ping - send ICMP ECHO REQUEST to network host
env - environment handling commands
editenv - edit environment variable
printenv - print environment variables
saveenv - save environment variables to persistent storage
setenv - set environment variables
run - run commands in an environment variable
bootd - boot default, i.e., run 'bootcmd'
boot - boot default, i.e., run 'bootcmd'
Pour afficher les variables d'environnement.
Synthaxe :
print env
Exemple :
=> env print
arch=arm
args_mmc=run finduuid;setenv bootargs console=${console} ${cape_disable} ${cape_enable} ${cape_uboot} root=PARTUUID=${uuid} ro rootfstype=${mmcrootfstype} ${uboot_detected_capes} ${cmdline}
args_mmc_old=setenv bootargs console=${console} ${optargs} ${cape_disable} ${cape_enable} ${cape_uboot} root=${oldroot} ro rootfstype=${mmcrootfstype} ${uboot_detected_capes} ${cmdline}
(...)
=> env print arch
arch=arm
=> echo "$arch"
arm
Certaines variables on des fonctionalités spécifique :
- ver : U-Boot version
- stdin,stdout,stderr : Redirection of STDIO. Mettre des valeurs ici ont un impact immediat. (Voir aussi coninfo)
- loadaddr : Addresse de chargement par défault
- filesize : Taille du fichier chargé.
- bootargs : Les arguments de boot donnée au Linux command line
- bootcmd : Les boot commands par défaut (voir commande boot et autoboot)
- preboot : Script executé avant l'autoboot
- ipaddr, netmask, serverip, gatewayip : Paramètres réseaux.
- ethaddr, eth1addr, ... : Ethernet Mac ADDR.
Pour affecter/modifier des variables d'environnement
Synthaxe :
env set test=ok
Exemple :
=> env set foo bar
=> env print foo
foo=bar
=> env ask quux "Set quux to ?"
Set quux to? 1234
=> env print quux
quux=1234
=> env edit quux
edit: 24
=> env print quux
quux=24
Pour sauvegarder les variables d'environement de manière persistante.
Synthaxe :
saveenv
Exemple :
=> env set foo bar
=> env print foo
foo=bar
=> reset
=> env print foo
## Error: "foo" not defined
=> env set foo bar
=> saveenv
=> reset
=> env print foo
bar
Pour faire tourner des scripts dans l'environnement
Le chainage des commandes est possible avec ;, note: ce dernier ignore la valeur de retour.
Exemple :
=> env set foo `echo hello`
=> run foo
hello
=> env set foo `echo hello ; echo world`
=> run foo
hello
world
fatinfo - print information about a FAT file system
fatload - load binary file from a FAT file system
fatls - list files in a FAT file system directory (default /)
ext2load - load binary file from a Ext2 filesystem
ext2ls - list files in a directory (default /)
fsinfo - print information about JFFS2 file system
fsload - load binary file from a JFFS2 file system image
ls - list files in a JFFS2 file system directory (default /)
nand - NAND sub-system control
nandecc - switch OMAP3 NAND ECC calculation algorithm
nboot - boot from NAND device
eeprom - EEPROM sub-system control
mtdparts - define flash/nand partitions
chpart - change active partition
fdt - flattened device tree utility commands
mmc - MMC sub system
mmcinfo - display MMC information
i2c - I2C sub-system control
usb - USB sub-system control
usbboot - boot from USB device
C## ache support
icache - enable or disable instruction cache
dcache - enable or disable data cache
bmp - manipulate BMP image data
gpio - manipulate gpios
echo - echo arguments to console
reset - Perform RESET of the CPU
sleep - delay execution for some time
version - print monitor version
test - minimal test, like /bin/bash
? - alias for help
showvar - print local hushshell variables
true - do nothing, successfully
false - do nothing, unsuccessfully
cls - clear screen
itest - return true/false on integer compare
Affiche la version d'uboot et les informations de compilation :
Exemple :
=> version
U-Boot 2019.04-00002-g07d5700e21 (Mar 06 2020 - 11:24:55 -0600), Build: jenkins-github_Bootloader-Builder-137
arm-linux-gnueabihf-gcc (Linaro GCC 6.5-2018.12) 6.5.0
GNU ld (Linaro_Binutils-2018.12) 2.27.0.20161229
=> ver
U-Boot 2019.04-00002-g07d5700e21 (Mar 06 2020 - 11:24:55 -0600), Build: jenkins-github_Bootloader-Builder-137
arm-linux-gnueabihf-gcc (Linaro GCC 6.5-2018.12) 6.5.0
GNU ld (Linaro_Binutils-2018.12) 2.27.0.20161229
Pour avoir de l'aide sur une commande en particulier il suffit ensuite de taper help usb pour avoir plus d'informations.
U-Boot SPL 2019.04-00002-g07d5700e21 (Mar 06 2020 - 11:24:55 -0600)
Trying to boot from MMC2
Loading Environment from EXT4... Card did not respond to voltage select!
U-Boot 2019.04-00002-g07d5700e21 (Mar 06 2020 - 11:24:55 -0600), Build: jenkins-github_Bootloader-Builder-137
CPU : AM335X-GP rev 2.1
I2C: ready
DRAM: 512 MiB
No match for driver 'omap_hsmmc'
No match for driver 'omap_hsmmc'
Some drivers were not found
Reset Source: Power-on reset has occurred.
RTC 32KCLK Source: External.
MMC: OMAP SD/MMC: 0, OMAP SD/MMC: 1
Loading Environment from EXT4... Card did not respond to voltage select!
Board: BeagleBone Black
<ethaddr> not set. Validating first E-fuse MAC
BeagleBone Black:
Model: Element14 BeagleBone Black Industrial:
BeagleBone: cape eeprom: i2c_probe: 0x54:
BeagleBone: cape eeprom: i2c_probe: 0x55:
BeagleBone: cape eeprom: i2c_probe: 0x56:
BeagleBone: cape eeprom: i2c_probe: 0x57:
