Les connecteurs PCI

Interface d’entrées/sorties PCI (Peripheral Component Interconnect) a été introduit au début des années 1990.

Les connecteurs PCI sont généralement présents sur les cartes mères au nombre de 3 ou 4 au minimum et sont en général reconnaissables par leur couleur blanche (normalisée). L'interface PCI existe en 32 bits, avec un connecteur de 124 broches, ou en 64 bits, avec un connecteur de 188 broches.

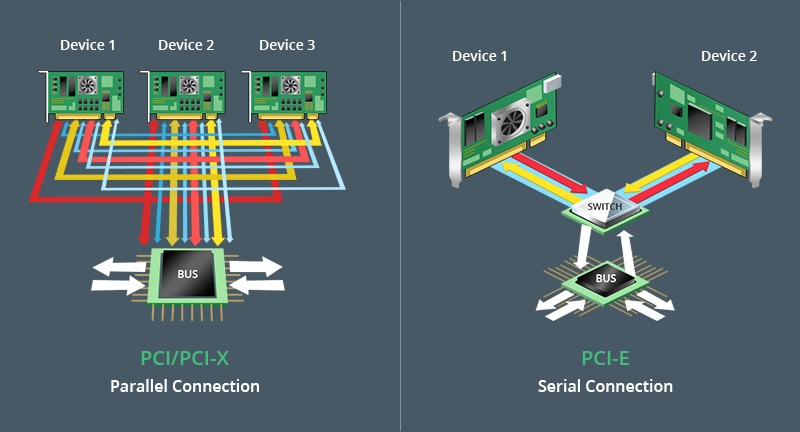

Les types de connecteur PCI Express

• Le bus PCI Express se décline en plusieurs versions,1X,2X,4X,8X,12X,16X et 32X associées chacune à un type de connecteurs.
• Le connecteur 1X possède 36 broches et se destine à remplacer l’actuel slot PCI dans tous les PC bureautiques.
• Les connecteurs 4X et 8X possèdent respectivement 64 et 98 broches et se destinent à un usage sur serveurs
• Le connecteur 16X possède 164 broches,mesure 89 mm de long et a vocation à servir de port graphique en remplacement de l’AGP
