Electricité domestique

Elément d'une installation électrique d'une maison

Les principaux éléments d'une installation électrique domestique sont :

• On trouve le poste de distribution électrique (transformateur): permet d'abaisser la tension de 20000V à une tension de 230V qui sera acceptable par l'abonné). Ce dernier se trouve sur le domaine public.

• Le point de raccordement ou coffret coupe circuit principal individuel: raccordé au 230V du poste de distribution qu'on retrouve devant chez soi. Il comporte des fusibles pour la protection de la ligne publique et permet au gestionnaire du réseau de découpler l'installation individuel du réseau publique en cas de besoin.

• Le point de raccordement est relié par un conduit souvent enterré (dans un tube pour protection des cables (TPC) ou aerien ) à l'habitation.

Ils sont repréré à l'extérieur par un grillage avertisseur de couleur rouge. On peut retrouver les autres grillages pour l'eau le gaz etc ... :

• Du point de raccordement les cables sont reliés à un appareil de mesure de la consommation électrique qui permet au fournisseur d'établir la facture : le compteur électrique (Linky). Maintenu et exploité par le gestionnaire du réseau de distribution (ENEDIS).

• Vient ensuite l'appareil général de commande et de protection : le disjoncteur général. Son rôle est de couper l'alimentation électrique du batiment. Il protège contre de possibles anomalies dans l'installation mais n'assure pas la sécurité des personnes ! Ce dernier marque la limite entre le domaine publique et privée. Tout les installations en aval du point de livraison est à la charge de l'occupant.

Tableau de répartition

Le tableau de répartition est le point de départ des différents circuit électrique de la maison.

Circuit de chauffage, éclairage, prise etc ...

On y trouve :

• Des disjoncteurs : Qui permettent de couper l'électricité quand l'intensité dépasse un certain seuil.
• Des interrupteurs différentiel qui coupe le circuit en cas de fuite de courant.
• Des parafoudres
• Des détecteurs d'arcs

Dans cette espace appelée espace technique électrique du logement (ETEL) on y trouve aussi : un tableau de communication : qui regroupe aussi switch ethernet, amplificateur pour la TV.

Depuis le tableau de répartition part plusieurs cables (qui rassemble lui même plusieurs fils). Et rejoigne des dispositifs de connections tel que des boitiers de dérivations, des appareils de commandes (interrupteur et télérupteur). Ces derniers permettent d'alimenter des recepteurs. (Machine à laver (moteur), lampes etc ...) ; le recepteur permet de transformer l'énergie éléectrique en autre énergie.

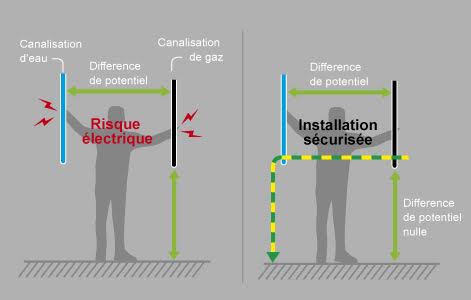

La maison contient aussi une liaison équipotentielle (couleur verte et jaune) permet au courant de fuite ou de défaut de s'écouler vers la terre. C'est un dispositif de protection. Toutes les masses doivent être raccordé à la liaison équipotentiel. Cette prise de terre peut se représenter sous différentes formes :

• Tel un piquet galvanisé dans le sol
• une tresse en cuivre entérré
• une boucle de cuivre situé autour de la maison.

Chaques recepteurs doivent être branché avec la phase (de couleur rouge, marron ou noire) et le neutre (gaine de couleur bleue).

Raccordement électrique

Derrière le tableau de répartition on peut y brancher les prises électriques : ou différents équipements

Type	Couleur	Plus
La phase	généralement sombre (noir, marron, rouge…)	La phase est le câble électrique qui permet d'apporter le courant électrique dans l'installation, pour faire fonctionner un appareil
La terre	de couleurs striées vert et jaune	Grâce à une prise de terre obligatoire, le courant qui s'échappe est directement dirigé vers la terre, minimisant l'impact de la décharge électrique. Aussi, en cas d'incident ou de fuite de courant, la prise de terre obligatoire va actionner le disjoncteur différentiel qui va alors couper le courant
Le neutre	de couleur bleue	sert de point de référence. La phase aura un potentiel électrique variable d’un appareil à un autre alors que le neutre restera toujours avec un potentiel électrique nul comme une prise sol, c’est-à-dire à 0 Volt.
