La prinmera vez que se instaló Serverpic para controlar una isntalación domótica se hizo en una Raspberry. Era practicamante mi primer contacto con Raspberry y con Linux, tuve que empezar de 0, instalación de sistema operativo, gestión de las IP's estáticas, gestión Wifi, instalación Apache, mysql.... y una cantidad de paquetes que si bien muchos de ellos no tenían relación directa con Serverpic, las instale´por que me ayudaban a administrar la raspberry o simplemente por que me parecieron interesantes. En este apartado se detalla todo lo que hice para poner en marcha Serverpic V0 en la Raspberry que si, bien esta ya algo desfasado, puede servir como blok de notas sobre puesta en marcha de Raspberry para la gente que, como yo, tenga el Linux 'cogido con pinzas'

Los pasos de instalación van a seguir el siguiente indice

• 1. Puesta en marcha
  • 1.1. Instalación del sistema operativo. Puesta en marcha
    • 1.1.1. Descarga del sistema operativo
    • 1.1.2. Grabar el Sistema operativo en SD
  • 1.2. Configuraciones básicas
    • 1.2.1. Cambio password
    • 1.2.2. Modificar puerto SSH
    • 1.2.3. Configuración WIFI
      • 1.2.3.1. WIFI en raspberry pi
      • 1.2.3.2. WIFI en raspberry pi zero
    • 1.2.4. Asignación IP estática
    • 1.2.5. Actualizar repositorios
• 2. Software Básico
  • 2.1. Instalación de software genérico
    • 2.1.1. Screen
    • 2.1.2. SAMBA
    • 2.1.3. LAMP
      • 2.1.3.1. Apache
      • 2.1.3.2. PHP
      • 2.1.3.3. Mysql
      • 2.1.3.4. Phpmyadmin
      • 2.1.3.5. Asignacion password a usuario root de mysql
      • 2.1.3.6. Asignacion HOST. Minidyndns
    • 2.1.4. Java
  • 2.2. Instalacion de software especifico
    • 2.2.1. ServerPIC

Se describe en este apartados los pasos a seguir para la puesta en marcha de la Raspberry

Se debe descargar desde el Sitio oficial Se puede descargar la versión de escritorio o la versión LITE. Para este proyecto es aconsejable utilizar una versión sin escritorio para optimizar el espacio ocupado por el SO.

Extraer el fichero imagen y grabarlo en un SD mediante win32diskimager o con etcher. Para poder acceder a la Raspberry por SSH es necesario habilitarlo, la manera más sencilla es añadiendo al direcotrio raiz de la SD preparada en el paso anterior un fichero completamente vacio con el nombre de ssh. Una vez incorporado ese fichero, se debe introducir la SD en la Raspberry y alimentarla para iniciar el proceso de puesta en marcha.

Por defecto, la Raspberry tiene un password común para todas ellas, es aconsejable o, mejor dicho, imprescindible cambiar el password del ususario pi. Antes de nada, partimos de que se ha habilitado ssh y que la Raspberry se ha conectado al router por ethernet, en el caso de la zero, se habrá conectado por wifi tal como se detalla en la sección correspondiente. Conectándonos al router, averiguaremos que dirección IP se le ha asignado a la Raspberry y accederemos a una ventana de comandos mediante ssh. Para esta conexión utilizaremos los parámetros por defecto:

Puerto: 22
Usuario: pi
Password: raspberry

Una vez conectados por ssh tecleamos

sudo passwd

Nos preguntará nuevo pasword y nos pedirá confirmación

Si queremos habilitar el acceso mediante superusuario, teclear:

sudo passwd root

Escribir y confirmar el password para root

Una vez habilitado el acceso por ssh, podemos habilitarlo/deshabilitarlo tecleando

sudo raspi-config

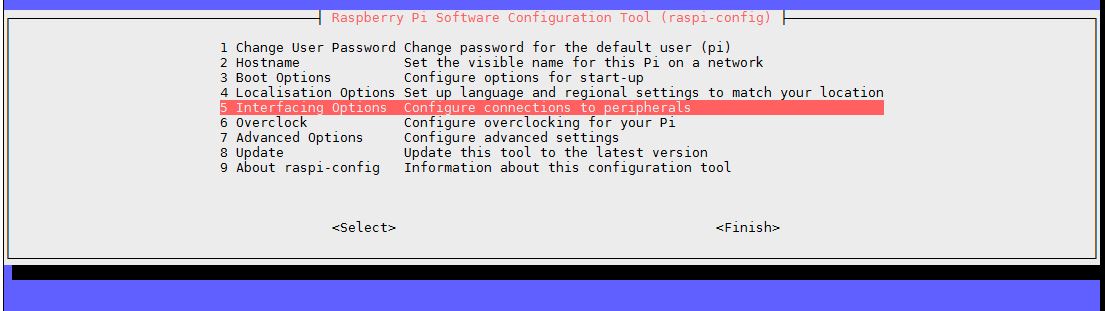

Nos aparece una ventana con varias opciones.

Seleccionamos la opción 5.-Interfacing Options

Seleccionamos la opción P2.-SSH

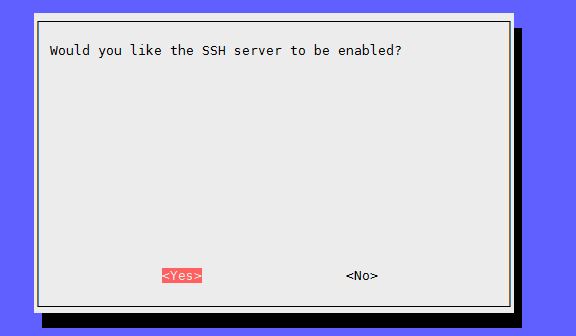

Y pulsamos Yes

Desde esta pantalla de configuración también es posible cambiar el password y otros parámetros de nuestra raspberry.

Como se ha dicho, el puerto por defecto para ssh es el 22, si se quiere cambiar, editamos el fichero /etc/ssh/sshd_config tecleando:

sudo nano /etc/ssh/sshd_config

modificamos la linea port 22, generalmente aparece comentada con una almohadilla #, borramos dicho carácter, ponemos el nuevo puerto y guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Para configurar el wifi de la raspberry se debe diferenciar entre Raspberri Pi 3 y Raspberry Pi Zero

Para raspberry pi, se debe editar el ficehro /etc/network/interfaces

sudo nano /etc/network/interfaces

Nos aseguramos de que existen las siguientes líneas, si no fuera así, se deben crear

iface wlan0 inet manual
wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Editamos ahora el ficehro /etc/wpa_supplicant/wpa_supplicant.conf

sudo nano /etc/wpa_supplicant/wpa_supplicant.conf

Tecleamos la SSID y Password a la que se debe conectar la raspberry

network={
        ssid="miSSID"
        psk="micontraseña"
        key_mgmt=WPA-PSK
}

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

En la Zero, la red wifi se habilita en el momento de iniciarla por primera vez grabando en el directorio raiz de la SD donde se encuentra la imagen del SO el fichero wpa_supplicant.conf. Al arrancar, el SO se encargará de configurar la red wifi con los datos de ese fichero que debe contener la siguiente información:

network={
        ssid="miSSID"
        psk="micontraseña"
        key_mgmt=WPA-PSK
}

Para poder acceder de forma práctica a la Raspberry por SSH es necesario que disponga de una IP fija, para ello:

Editar el fichero /etc/dhcpcd.conf tecleando:

sudo nano /etc/dhcpcd.conf

Le añadimos las siguientes lineas para asignarle por ejemplo la dirección 192.168.1.20

interface eth0
static ip_address=192.168.1.20/24
static routers=192.168.1.1
static domain_name_servers=8.8.8.8
static domain_search=8.8.4.4

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Si lo que se quiere configurar es la WLAN, en lugar de interface etho se debe poner interface wlan0

Editar el fichero /etc/network/interfaces tecleando:

sudo nano /etc/network/interfaces

Nos aseguramos de que eth0 esta en manual

iface eth0 inet manual

Para Wifi, las lineas seran las siguientes

iface wlan0 inet manual
wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf

Si es necesario lo modificamos y salvamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Reiniciamos la Raspberry

sudo reboot

y comprobamos que tiene la dirección ip asignada con

ifconfig

Hay que tener en cuenta que para acceder por SSH, ahora hay una nueva IP y un nuevo puerto de SSH

Teclear

sudo apt-get -y update
        y luego
sudo apt-get -y upgrade

Se describe en este apartado la instalación del software en la Raspberry

La primera parte del apartado se dedica al software genérico, software que sin ser imprescindible si que es aconsejable tener instalado en la Raspberry

Cuando desde un terminal SSH se arranca un proceso normalmente, este, 'muere' cuando se cierra el terminal. En muchas ocasiones es deseable mantener el proceso en ejecución aún cerrando el terminal. Una forma de conseguir esto es utilizando Screen. Screen es un gestor de sesiones que permite arrancar un proceso y cerrar el terminal manteniendo el proceso en funcionamiento

Para instalarlo teclear:

sudo apt-get install screen

Algunos comandos útiles

Para ver las sesiones en marcha

screen -ls

Para crear una sesión, simplemente se escribirá

screen

realizamos las operaciones que necesitemos en la sesión y para cerrarla tecleamos exit o ctrl + d, con esto 'eliminaremos' la sesión, si lo que queremos es cerrarla pero manteniéndola activa saldremos con Ctrl + a y acto seguido Ctrl + d

Para acceder a una sesión activa lo haremos con el comando -r o -x

screen -r 29698.pts-4.raspberrypi

Pulsamos intro y accedemos a esa sesión. Como que manejar esos nombres es bastante engorroso, a las sesiones se le puede asignar un nombre más amigable con el comando -S

screen -S ServidorPIC

Ahora el nombre de la sesión es mas manejable

Ahora para acceder a la sesión teclearemos

screen -r ServidorPIC

Si quisiéramos arrancar una nueva sesión pero sin abrirla usaríamos los comandos -d -m

screen -d -m -S ServidorPIC

Si queremos enviarle comandos a la sesión sin tener que entrar en ella se utiliza el comando -X

screen -S ServidorPIC -X quit

Si lo que queremos es 'matar' la screen, tecleamos

screen -X -S ServidorPic kill

samba permite acceder al sistema de ficheros desde otro sistema operativo, normalmente lo utilizaremos para acceder a la estructura de directorios de Raspberry desde nuestro PC con Windows.

Para instalar Samba, lo primero que debemos hacer es instalar los paquetes necesarios en la raspberry

sudo apt-get install samba samba-common-bin

Ahora debemos configurar SAMBA para decirle que carpetas compartir, para ello editaremos el fichero /etc/samba/smb.conf

sudo nano /etc/samba/smb.conf

Por defecto Windows crea un grupo de trabajo llamado Workgroup por lo que si estamos utilizando ese grupo lo dejaremos en el fichero de configuración

#Change this to the workgroup/NT-domain name your Samba server will part of
workgroup = WORKGROUP

La línea correspondiente a 'wins support' generalmente aparece comentada con una almohadilla #, borramos dicho carácter para habilitar ese valor y lo ponemos en yes.

# Windows Internet Name Serving Support Section:
# WINS Support - Tells the NMBD component of Samba to enable its WINS Server
   wins support = yes

Buscamos la línea donde se conceden permisos sobre ficheros y directorios y los cambiamos para asignarles 0777

# File creation mask is set to 0700 for security reasons. If you want to
# create files with group=rw permissions, set next parameter to 0775.
create mask = 0777

# Directory creation mask is set to 0700 for security reasons. If you want to
#create dirs. with group=rw permissions, set next parameter to 0775.
directory mask = 0777

El siguiente paso es buscar un apartado llamado 'Share Definitions' dentro del archivo. Aquí vamos a crear las carpetas que vamos a compartir en red y a configurarlas según nuestras necesidades. En nuestro caso vamos a compartir todo el disco de la raspberry, pondremos lo siguiente

[pi]
        comment = Users profiles
        path = /
        browseable = yes
        read only = no

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

El último paso será establecer una contraseña al usuario Pi que nos sera solicitada al entrar en la carpeta de Samba desde la red. Para ello tecleamos:

sudo smbpasswd -a pi

Nos pedirá teclear el password y luego volverlo a teclear para confirmar, una vez hecho nos confirmará que se ha añadido el usuario pi.

Para finalizar, reiniciamos el servicio

sudo systemctl restart smbd

Si se quiere dar acceso a internet, en el router se deberán redireccionar los siguientes puertos a la raspberry

Puertos tcp (135,139 y 445)
Puertos udp (137 y 138)

Otros comandos samba

Para desinstalar samba

sudo apt-get purge --auto-remove samba

Para analizar smb.conf

testparm

Lo primero que haremos será crear y dar permisos al grupo que usa apache por defecto.

sudo addgroup www-data
sudo usermod -a -G www-data www-data

Hacemos un update de los repositorios

sudo apt-get update

Instalamos Apache

sudo apt-get install apache2

Cuando termine la instalacion, se crea una carpeta por defecto donde estan nuestros 'sitios', ubicada en /var/www; Para cambiar los permisos poner el comando

sudo chmod -R 775 /var/www

Por defecto, Apache escuchará en el puerto 80, si queremos cambiar el puerto tendremos que editar el fichero /etc/apache2/ports.conf

sudo nano /etc/apache2/ports.conf

y modificamos la línea Listen 80 con el puerto deseado ( Listen 8080 por ejemplo )

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Realizamos lo mismo con el fichero /etc/apache2/sites-enabled/ooo-default.conf

sudo nano /etc/apache2/sites-enabled/000-default.conf

y modificamos la línea *<VirtualHost :80> con el puerto deseado ( VirtualHost *:8080 por ejemplo )

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Con esto queda instalado Apache, ahora solo queda reiniciar el servicio

sudo /etc/init.d/apache2 restart

Estos son algunos comandos que pueden ser utiles para trabajar con el servidor.

Iniciar el servidor   -> sudo service apache2 start
Detener el servidor   -> sudo service apache2 stop
Reiniciar el servidor -> sudo service apache2 restart
Estado del servidor   -> sudo service apache2 status

instalamos PHP

sudo apt-get install php

Reiniciamos Apache

sudo /etc/init.d/apache2 restart

Para probar que PHP se instalo correctamente, creamos un archivo phpinfo.php en /var/www/html

sudo nano /var/www/html/phpinfo.php

con el siguiente contenido:

<?php
        phpinfo();
?>

Ahora, desde un navegador accedemos a la dirección/puerto asignados a Apache en la Raspberry, en nuestor caso, suponiendo que hemos puesto la IP estática 192.168.1.20 y el puerto de apache 8080, sería:

http:\\192.168.1.20:8080\phpinfo.php

Si todo se ha realizado correctamente, el servidor nos mostrará la configuración de PHP

Instalamos Mysql

Una vez hemos instalado Apache y php, procedemos a instalar mysql y phpmyAdmin. Teniendo en cuenta que se van a instalar los dos paquetes, vamos a alterar el orden de poner password a mysql

El primer paso que se realizará será activar nuestra interfaz loopback ya que si no lo hacemos nos dará un error al instalar MySQL

sudo ifup lo

El siguiente paso será instalar mysql

sudo apt-get install mysql-server mysql-client

Ahora, sin arrancar mysql, dejamos para después de la instalación de phpmyadmin la asignación de password al ususario root de mysql.

Estos son algunos comandos que pueden ser utiles para trabajar con el servidor.

Inicial el servidor   -> sudo service mysql start
Detener el servidor   -> sudo service mysql stop
Reiniciar el servidor -> sudo service mysql restart

Instalamos phpmyadmin

sudo apt-get install phpmyadmin

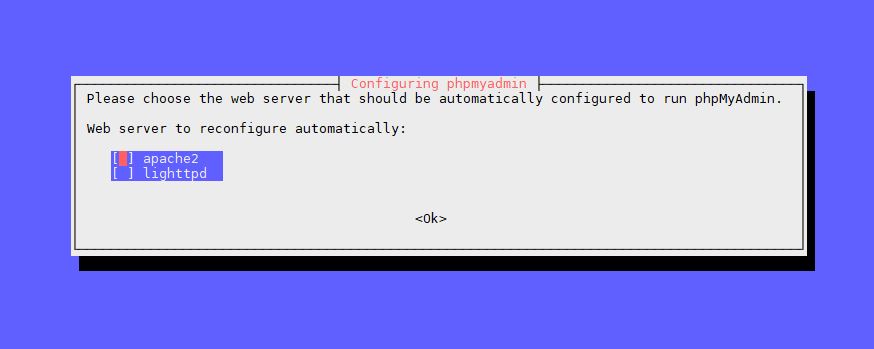

Se instalara el programa y nos preguntara que servidor tenemos instalado, seleccionaremos apache2 ( con un espacio ) y con tabulador vamosa Ok y pulsamos intro

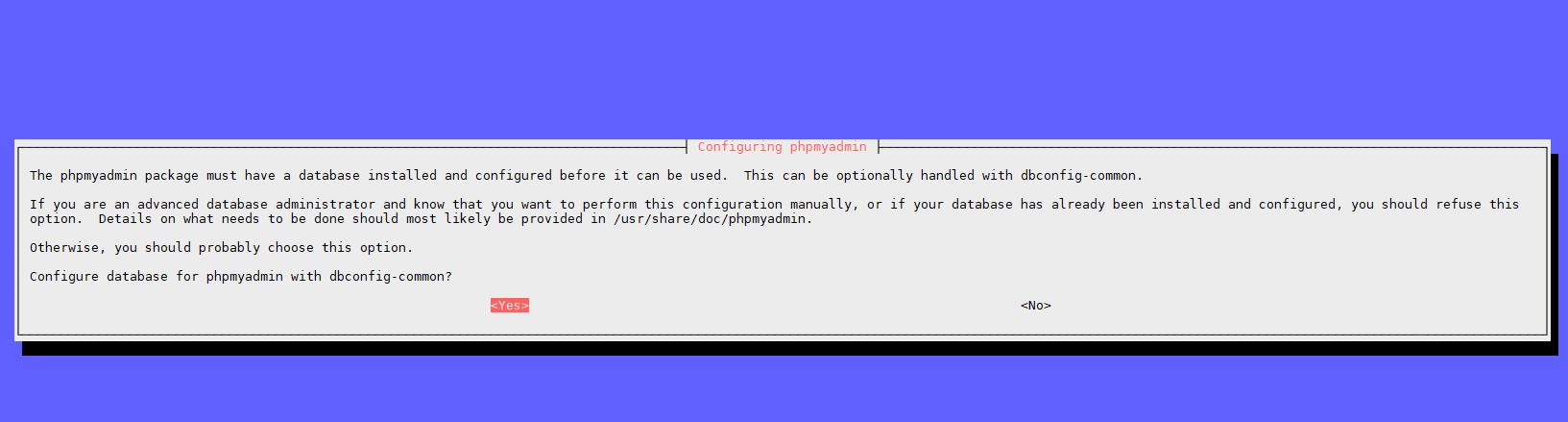

Luego nos presentara la siguiente pantalla a la que debemos responder Yes

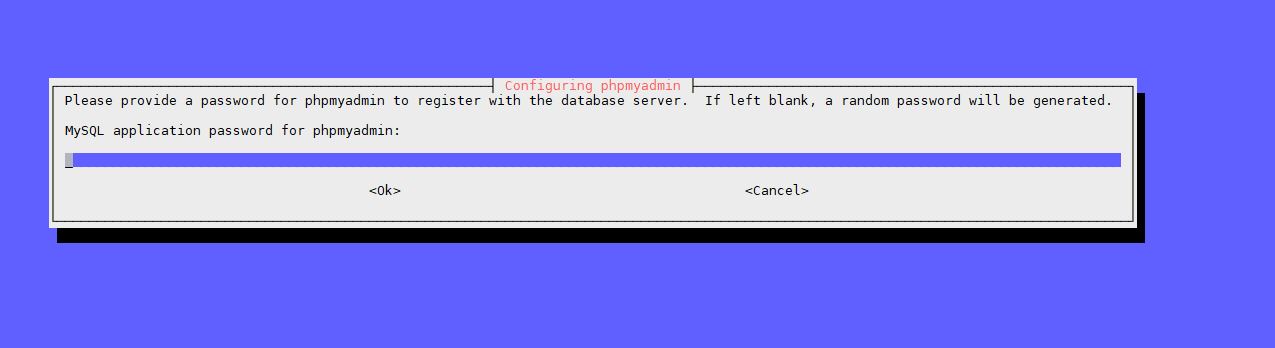

Por último, nos preguntara el password utilizado para mysql y lo dejaremos en blanco pulsando

Una vez instalado todo el paquete editaremos el fichero /etc/apache2/apache2.conf

sudo nano /etc/apache2/apache2.conf

Le añadimos como última línea el siguiente texto

Include /etc/phpmyadmin/apache.conf

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Editamos el fichero /etc/php/7.0/apache2/php.ini

sudo nano /etc/php/7.0/apache2/php.ini

Descomentamos la linea

extension=msql.so

que se encuentra en la seccion Dynamics Extensions

Guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

El path donde se encuentra php.ini puede cambiar en funcion de la versión de php instalada. El path detallado es para PHP 7, para PHP 5 el path sería /etc/php5/apache2/php.ini

Ponemos en marcha el servidor mysql con el comando

sudo service mysql restart

Reiniciamos Apache

sudo service apache2 restart

Ya podemos acceder a PhpMyAdmin en la dirección de la Raspberry. En este caso seria

http://192.168.1.20:8080/phpmyadmin/

Una vez instalado mysql y phpmyadmin, se debe asignar password al ususario root de mysql, para ello, se debe entrar en el servidor sin clave

sudo mysql -u root

A la respuesta para introducir comandos en mysql se le debe dar el siguiente comando para establecer contraseña al administrador

grant all privileges on *.* to root@localhost identified by 'XXXXXXX' with grant option;

Siendo XXXXXXX el password que se desea para el usuario root

Luego teclear

flush privileges;

Por último teclear 'quit' para salir del servidor mysql

Para verificar que la instalación quedo correcta, accedemos a mysql de la siguiete forma

sudo mysql -uroot -p

Nos pedirá la contraseña y nos dará acceso a la consola Mysql. con Ctrl + Z saldremos de ella

Vamos a instalar un cliente de minidyndns para asignar un nombre de host del dominio jusaba.es Supongamos que queemos asignar a nuustro host el nombre mihost.jusaba.es, antes de nada, se debe dar de alta en los servidores dns serverpic.com y serverpic.cloud, una vez dado de alta pasamos a la instalación del cliente. Partimos de que el equipo tiene instalado Python 2.7, cosa que podemos comprobar escribiendo

python -V

Con python 2.t instalado, creamos un directorio dns donde crearemos los ficheros necesarios

cd /home/pi
mkdir dns
cd dns

Ahora añadiremos a python el paquete *requests

sudo apt-get install python-pip
pip install requests

Creamos el fichero Actualiza.dns con el codigo python para ir actualizando la ip en los servidores dns ( como se dijo anteriormente, antes mihost ha tenido que ser dado de alta en los servidores dns )

import requests
from requests.auth import HTTPBasicAuth
requests.get('http://serverpic.cloud:8001', auth=HTTPBasicAuth('mihost', 'JUSABA2408'))
requests.get('http://serverpic.com:8001', auth=HTTPBasicAuth('mihost', 'JUSABA2408'))

Ahora ya solo queda ejecutar ese códifo de forma periodica, para eso, nos apoyamos en cron de la máquina.

editamos el fichero de cron

crontab -e

Añadimos la línea

*/1 * * * * python /home/pi/dns/ActualizaDNS.py

Esto hará que se refresque la información en los servidores dns cada minuto

Si hemos utilizado el editor nano en crontab, para guardar los cambios y cerrar el fichero se procede como siempre Ctrl + O Ctrl + X y habremos finalizado el proceso de instalación del cliente minidyndns

Instalamos Java

Lo ideal sería instalar la ultima versión, a la hora de realizar este documento, la ultima version era oracle-java8-jdk.

sudo apt-get update && sudo apt-get install oracle-java8-jdk

Nos aseguramos de que se ha instalado viendo la versión

sudo java -version

Posiblemente, cuando se lea este documento, la versión de Java es muy posterior a la 8, es imposible predecir si Serverpic funcionará o no con una nueva versión de Java, lo que es seguro es que con la que se referencia eneste documento, Serverpic fucnion aperfectamente.

En esta sección, se va a describir la instalación del servidor

Para intalar Serverpic, se ha preparado un paquete deb que lo instala como servicio, para descargarlo se emplearán los siguientes comando

cd /home/pi
wget https://www.dropbox.com/s/kc7d01ibxshdtob/Serverpic.deb

Una vez descargado, lo descompimiremos

sudo dpkg -i ServerPic.deb

Por defecto el servidor escuchara en el puerto 2001, podemos cambiar ese puerto editando dos líneas del fichero /usr/local/bin/serverpic.sh con

sudo nano /usr/local/bin/serverpic.sh

Cambiar el puerto 2001 por el deseado en las dos líneas donde aparece y guardar los cambios pulsando Ctrl + O y salimos con Ctrl + X

Ya tenemos el programa y el servicio creado, ahora crearemos las tablas en mysql, se nos pedira el password del usuario root de mysql ( En esta descripcion se utilizo el password XXXXXXX )

mysql -u root  -p < ServerPic.sql

Con el paso anterior se crean las tablas necesarias para ServerPic y un usuario para acceder a esas tablas. El usuario creado para acceso del servidor a mysql es jusaba y el password JuSaBa2408

Con el paso anterior, se harán creado todas las tablas necesarias para Serverpic

Esta versión de ServerPic no permite cambiar el usuario y password de acceso a mysql

Por último vamos a activar el servicio y lo vamos a arrancar

sudo systemctl enable serverpic.service
sudo systemctl daemon-reload
sudo systemctl start serverpic.service

Para ver la actividad del servidor se crea un fichero log donde se vuelca la actividad. El fichero se encuentra en /home/pi/ServerPic y su nombre es serverpic.log

Para visualizar el fichero, en ese directorio teclear

tail -f serverpic.log

Si no queremos escribir tanto cada vez que queremos visualizar la actividad del servidor podemos crear un alias

cd /home/pi
touch ~/.bash_aliases
sudo nano ~/.bash_aliases

Escribir en ese fichero la línea

alias serverpiclog='tail -f /home/pi/ServerPic/serverpic.log'

Como siempre, guardamos los cambios pulsando Ctrl + O y salimos con Ctrl + X

Ahora, siempre que el usuario pi quiera ver la actividad, tan solo se debe teclear

serverpiclog

Cuando queramos abandonar la visualizacion, pulsar Ctrl + Z

Llegados a este punto, hemos finalizado la Instalación manual de Serverpic, en el seguiente apartado se describe como realizar la Instalación automática.
