Os sinais digitais devem ser interpretados pelo microcontrolador porém, devido a limitações físicas dos componentes, pode ocorrer ruídos que atrapalham o processamento das informações de entrada (INPUT). Ou seja, a mudança de nível lógico gera alterações entre nível alto e baixo até que o sinal se estabilize, como pode ser observado na imagem a seguir.

Visando minimizar ou até mesmo eliminar estes ruídos foi desenvolvido um circuito para filtrar os sinais priorizando as entradas desencadeadas pelo usuário.

Componentes:
- 4x Resistores 10000 Ohms
- 2x Diodo 1N4148
- 2x Capacitores 100 nF
- Jumpers

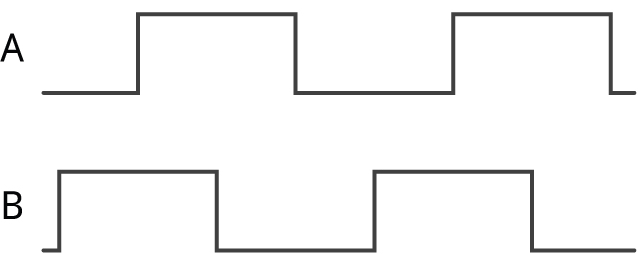

O conjunto diodo, resistores e capacitor agem para que tanto os sinais digitais do rotary encoder quanto a fonte de alimentação do Arduino mantenham-se estabilizadas resultando em ondas quadradas sem ruídos. Dessa forma a captação dos dados é mais precisa assim como a interpretação dos mesmos pelos códigos produzindo respostas imediatas entre a interface física do sistema e as imagens renderizadas na tela.
