CONCEPTUAL DESIGN AND PRODUCT ARCHITECTURE - G-Division-2021-22/G11-Repository GitHub Wiki

FUNCTION TREE

Fig: FUNCTION TREE

FUNCTION CLUSTERING

SUBSYSTEMS IDENTIFIED

1. Cup Crushing unit

2. Machine feature unit

3. Interface Unit

4. Casing

CONCEPT GENERATION

1. MUQSIT

2. SUDEEP.K

3. PRARTHANA.K

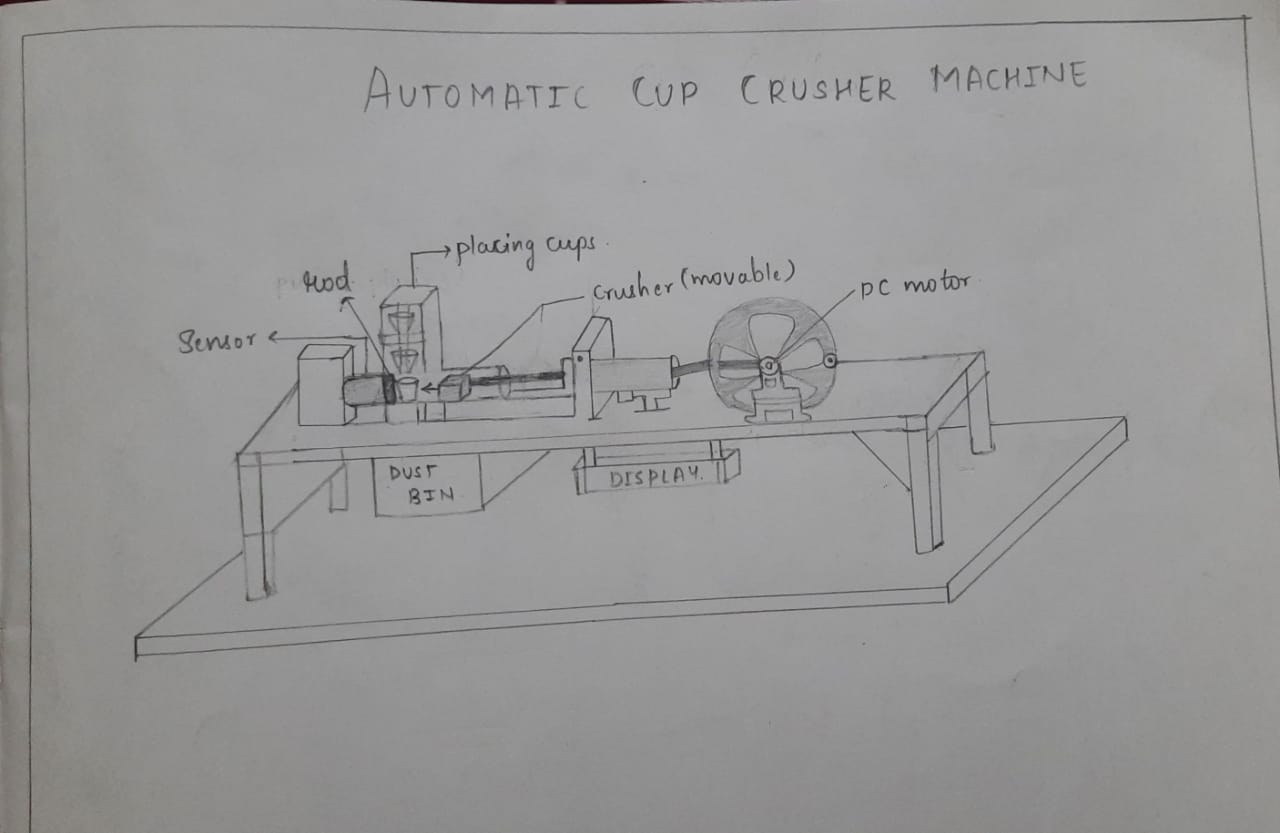

WhatsApp Image 2022-02-02 at 10 44 08 PM

4. RISHI.M

https://github.com/G-Division-2021-22/G11-Repository/blob/main/model.jpg?raw=true

PUGH CHART

PAPER CUP CRUSHER MACHINE

DESIGN OBJECTIVES WEIGHTAGE PRARTHANA SUDEEP REFERENCE MUQSIT RISHI
1. ASTHETICS 6 + - Datum + -
2. COST 8 + + Datum - +
3. SAFETY 6 - - Datum + +
4. MAINTENANCE 7 + - Datum + +
5. SEMI AUTOMATIC 8 + + Datum - +
6. OPERATE ON BATTERY AS WELL AS ELECTRICITY 4 + + Datum - -
7. PORTABLE 8 - + Datum + +
8. POWER CONSUMPTION 6 - + Datum + -
9. DESIGN COMPLEXITY 9 - - Datum - +
10. USER FRIENDLINESS 9 + + Datum + +
+ SCORE 42 39 0 46 55
- SCORE -29 -28 0 -25 -17
TOTAL 71 13 9 0 21 38

DESIGN FINALISED

https://github.com/G-Division-2021-22/G11-Repository/blob/main/model.jpg?raw=true

3D MODEL OF DESIGN

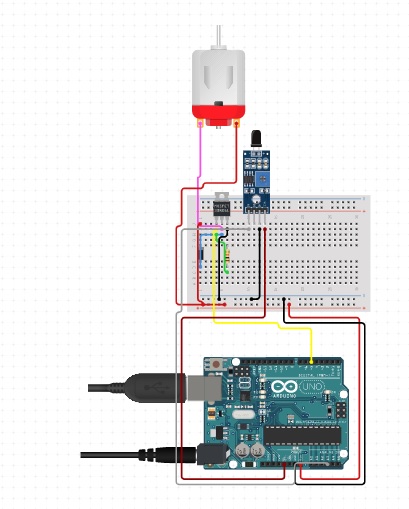

CIRCUIT DIAGRAM 1

circuit diagram

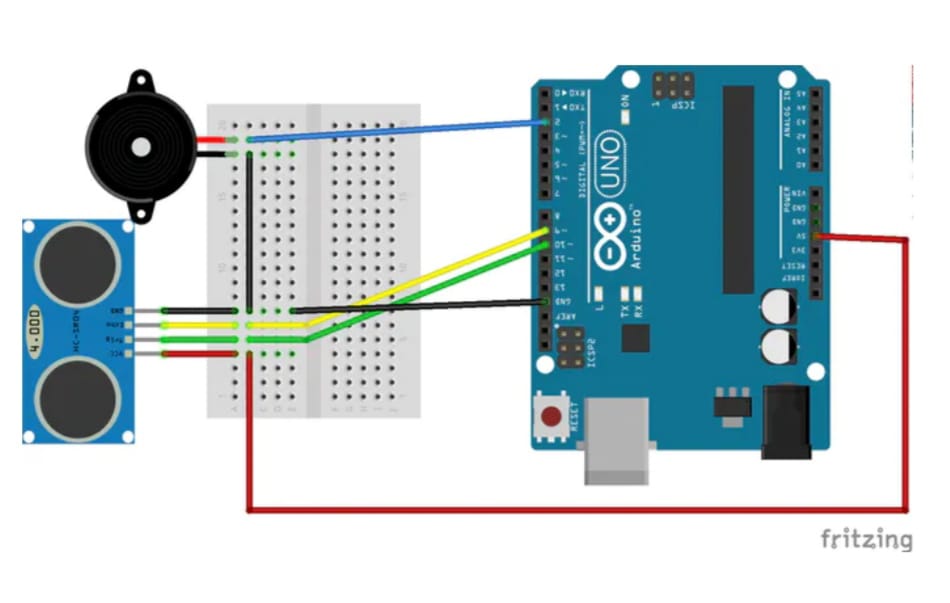

CIRCUIT DIAGRAM 2

CIRCUIT DIA 2

MORPHOLOGICAL CHART

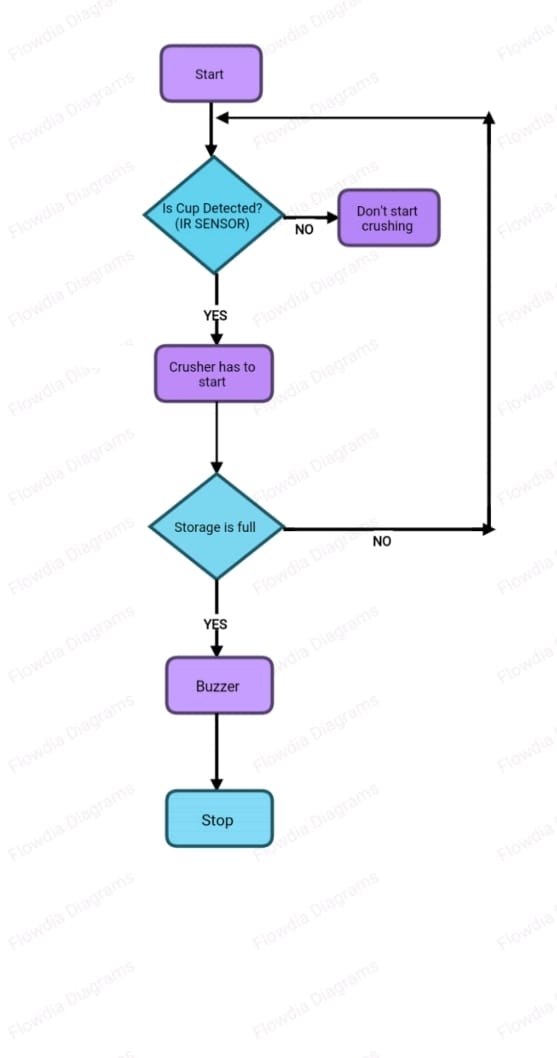

FLOWCHART

flowchart

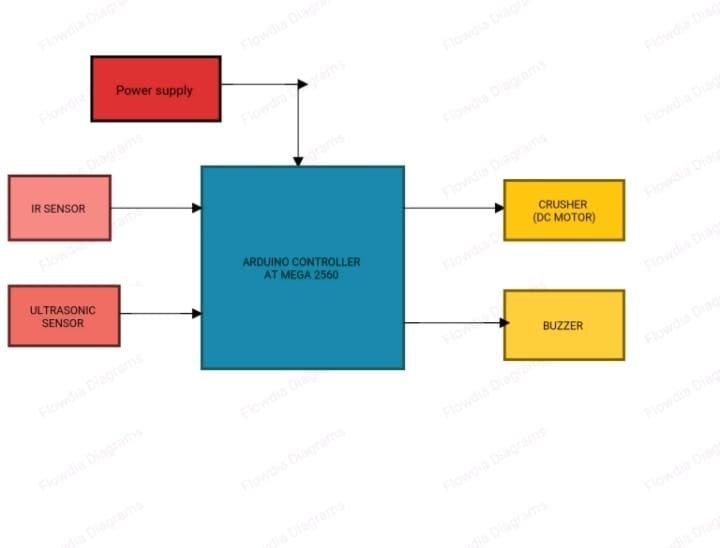

BLOCK DIAGRAM

BLOCK DIAGRAM
