Diagrama de clases del sistema
Los diagramas de clases describen la estructura estática de un sistema. Una clase es una categoría o grupo de cosas que tienen atributos (propiedades) y acciones similares. Un ejemplo puede ser la clase “Aviones” que tiene atributos como el “modelo de avión”, “la cantidad de motores”, “la velocidad de crucero” y “la capacidad de carga útil”. Entre las acciones de las cosas de esta clase se encuentran: “acelerar”, “elevarse”, “girar”, “descender”, “desacelerar”.
Un rectángulo es el símbolo que representa a la clase, y se divide en tres áreas. Un diagrama de clases está formado por varios rectángulos de este tipo conectados por líneas que representan las asociaciones o maneras en que las clases se relacionan entre sí.

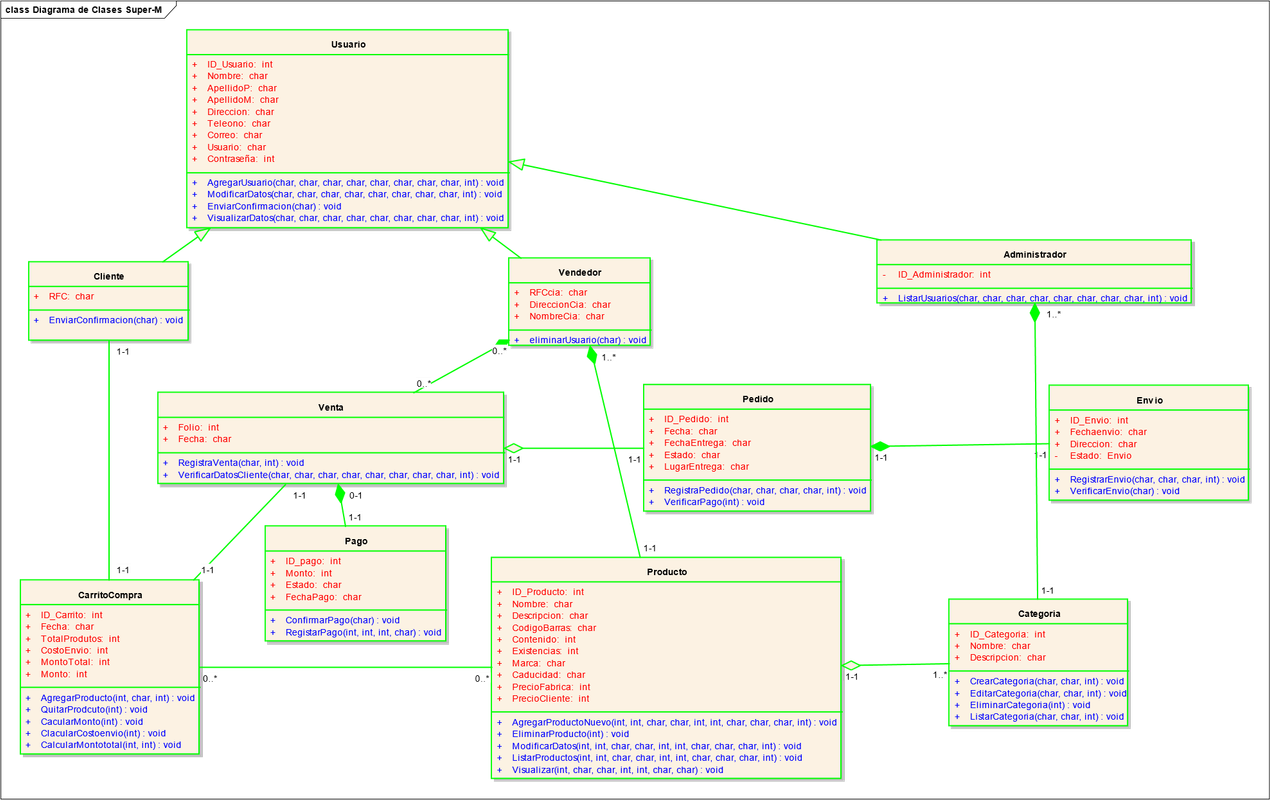

A continuación, mostramos el diagrama de clases de nuestro sistema
