单片机使用教程

以下都是基于使用铃落的软件为基础来说的，其他人的嘛，自己看他们的txt说明吧

Arduino Uno R3 ATmega 16U2由于驱动问题很难搞，如果是win7，win8，win8.1自行解决，下面的教程都是基于win10来说的，有可能win7等可以用，也有可能不行，不行请自行百度解决

默认已有设备

  • Arduino Uno R3 ATmega 16U2版本单片机一个

image-20220916124935431

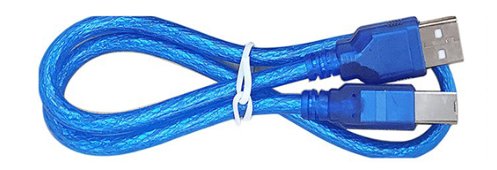

  • USB-A 转USB-B 线一根

image-20220916124945715

  • 串口转USB一个

image-20220916124650548

  • 杜邦线若干（母对母，公对母，公对公）

    image-20220916124716073

第一次烧程序

只要需要重新烧写程序那么，就一定要按照这个步骤来

准备工作

首先把USB-B(方口)接到单片机上，另一端USB-A（扁口）接电脑上

  • 注意这里会听到电脑usb插入的声音，第一次

然后看下图，这两个引脚需要短接一下让单片机进入boot模式，短接就是用任意导电的东西（比如你的钥匙，曲别针，铁丝，铜丝等等），把这两个接在一起，然后再放开！！！

  • 正确操作的话会听到电脑有一个USB设备接入的声音，第二次！！这次可能响两声。

  • 默认单片机启动是直接跑应用程序的，只有进入boot模式才能在PC下烧写

  • 如果听不到上面的usb连接声音，切换usb口，或者重启电脑重试，如果还不行，联系店家退货

image-20220916125017824

烧写软件

首先，需要一个烧写软件，Atmel Flip，群文件里有自己下就行了

或者自己搜一个，版本要JRE - Flip Installer - 3.4.7.112

安装完以后打开是这样的：

image-20220916125028721

安装驱动

上面操作正确以后，在windows的设备管理器里面可以看到一个未知设备，或者是叫arduino的一个带感叹号的设备，这时需要安装驱动(如果是win7 win8 win8.1可能安装会失败，请百度自行解决，驱动问题和你系统关系比较大，实在不行请换个别人电脑试试)

其他系统参考链接，请挨个尝试

https://www.arduino.cn/thread-1008-1-1.html

image-20200302162508401

然后右键设备，选择从我的计算机查找驱动

image-20200302163223192

驱动路径指定到你的Flip安装路径下的usb文件夹

image-20200302163351490

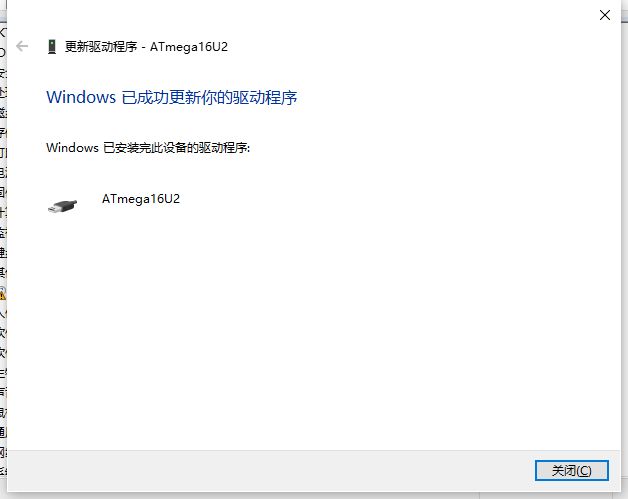

稍后就会提示你安装成功，Flip就能识别到了

image-20200302164936494

  • 注意如果你安装完不是叫这个名字而是com什么的，大概率你买错单片机了，买了所谓的增强版，这种情况下请联系店家退货换货。

开始烧写

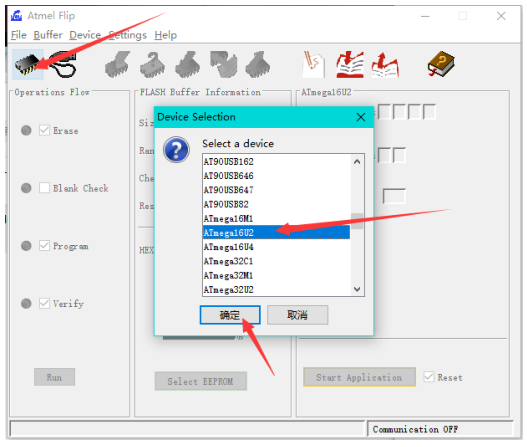

选择主芯片：

image-20220916125050936

连接设备：

image-20200302165721732

然后选择USB open

image-20200302170002968

如果上面驱动是安装成功并且正常工作的话，这里点了以后就能正常连接上单片机了

  • 如果这里报错了，请安装群内的WinAVR-20100110-install.exe

选择hex文件，这里我们选伊机控目录下Firmeware文件夹中的UNO v4.hex

  • 注意目录中不要出现中文路径或者是类似空格之类的特殊路径符合

image-20220916125114669

最后，勾选上Blank Check 点击Run 稍等几秒亮起四个绿灯则代表固件成功刷入，就正式可以使用伊机控了

（当然这里如果烧写的是固件模式或者是其他人的固件，那么上面选的就是其他人的hex了）

这样第一次烧写就完成了，以后如果需要烧写或者更新固件都是这样操作。如果只是用铃落的联机模式或者是烧录模式就很少再需要用到Flip了

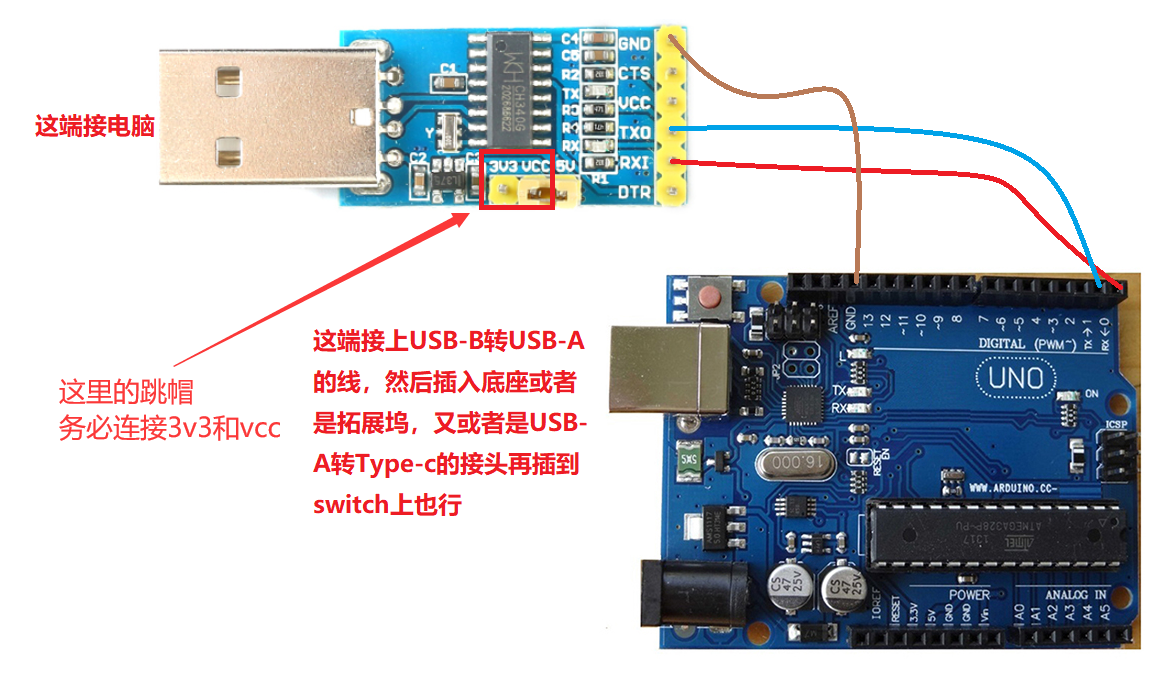

串口和单片机以及PC的连接

image-20200314204632831

一般串口都会有TX什么什么或者是RX什么什么，还有一个GND，这三根线是我们要连接的

连接时注意先接GND，后接TX和RX，更稳一些

串口的跳帽请连接3v3与VCC，这个位置可能不太一样，但是操作是一样的

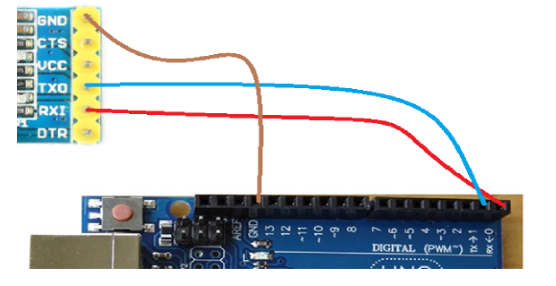

GND-->GND
TXO-->TX->1
RXI-->RX<-0

image-20220916125128657

  • 串口可能需要串口驱动，问店家要，装好以后可以在设备管理器里面看到对应的串口设备和串口号，类似于下图，但是名字可能不一样。

image-20200314204309892

这样连好以后，就可以开始伊机控的各种操作了。

剩下就是打开伊机控，自动搜索端口，连接单片机，打开脚本，编译并烧录，远程运行

然后看提示回报的各种信息就好了

  • 在注意一下伊机控这里必须要使用自动搜索端口，如果提示搜不到，尝试交换tx和rx
  • 如果还搜不到，先断开单片机到switch的连接，同时断开串口到pc的连接，但是串口和单片机还是通过杜邦线连接的，然后先插入单片机到switch，再插入串口到pc
