1. Diagrama de classe
Diagramas de classe são principalmente utilizados representar sistemas orientados a objetos. Nesses diagramas é possível representar, métodos e atributos de uma classe além das suas relações com co outras classes (herança,associação e agregação).
Em orientação a objetos classes são representações de objetos. Um objeto deve conter atributos e métodos, as classes são templetes onde que irão definir como os o objetos serão criados. Para produzir o diagrama de classe usaremos a notação de UML, onde as classes são representadas por retângulos e dividas em 3 partes sendo sendo o topo o nome da classe, o meio os atributos pertencentes a aquela classe e a parte inferior os métodos.
1.1 Gerenciamento de diagramação de classe
As modelagens no projeto pan-pan seguirão o seguinte processo:
Priorização de história de usuário: A equipe irá priorizar a historia de acordo com a definição do PO do projeto.
Desenvolvimento da história de usuário: A historia será desenvolvida dentro do tempo da sprint pelo componente ou componentes pertencentes a equipe de desenvolvimento.
Testar historia: Todas novas classes e métodos criados durante o desenvolvimento deverão ser testados afim de verificar a qualidade do produto em desenvolvimento.
Atualizar diagrama: As novas classes que foram criadas no desenvolvimento e as classes que foram modificadas durante o desenvolvimento deverão ser representadas/atualizadas no diagrama de classes do projeto.
2 Diagrama de classe
Abaixo é possível observar o diagrama de classe do projeto:
Versão atual
Clique aqui para ampliar images/diagramaClasse/diagramaClasse9.png

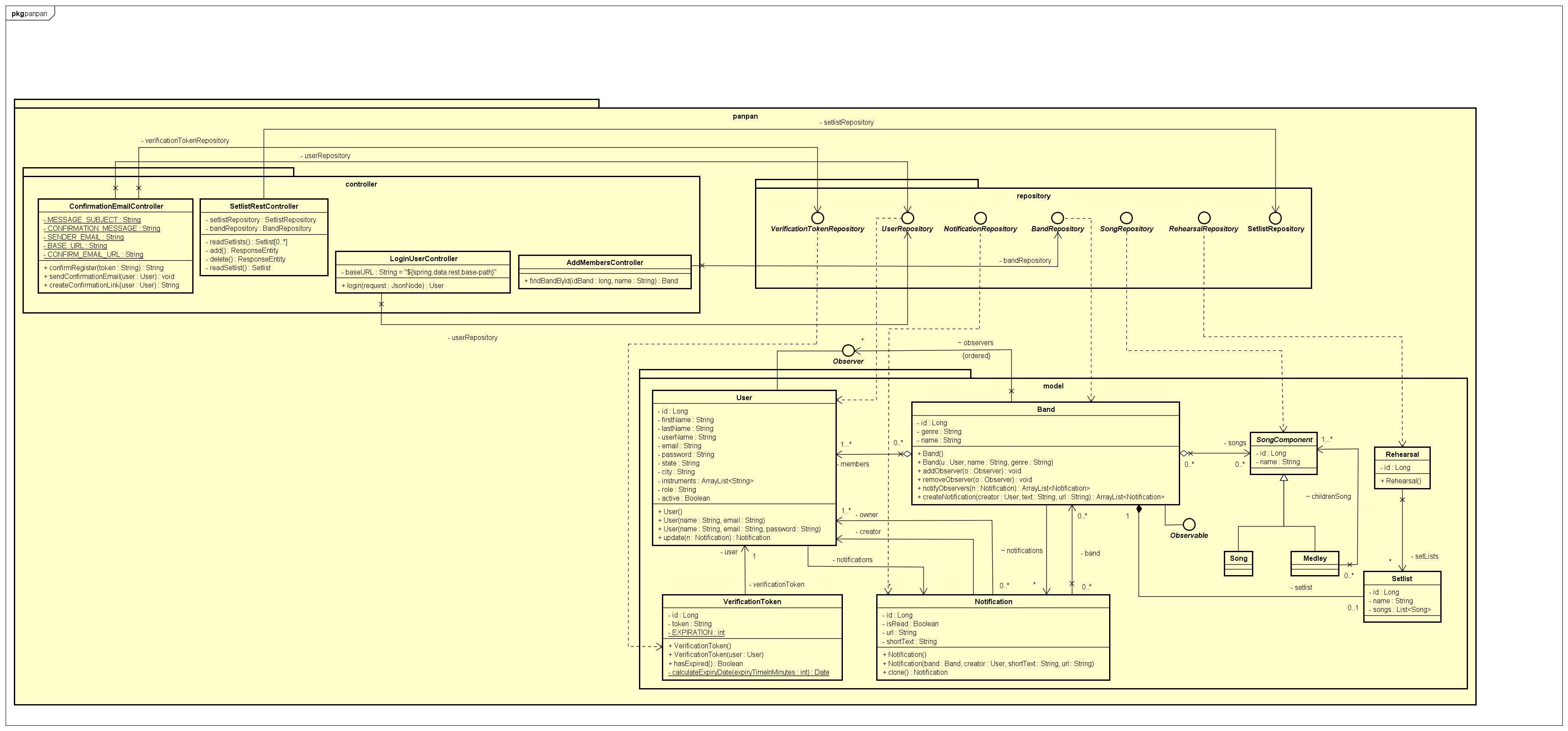

Versão 6.0
Clique aqui para ampliar images/diagramaClasse/diagramaClasse8.png

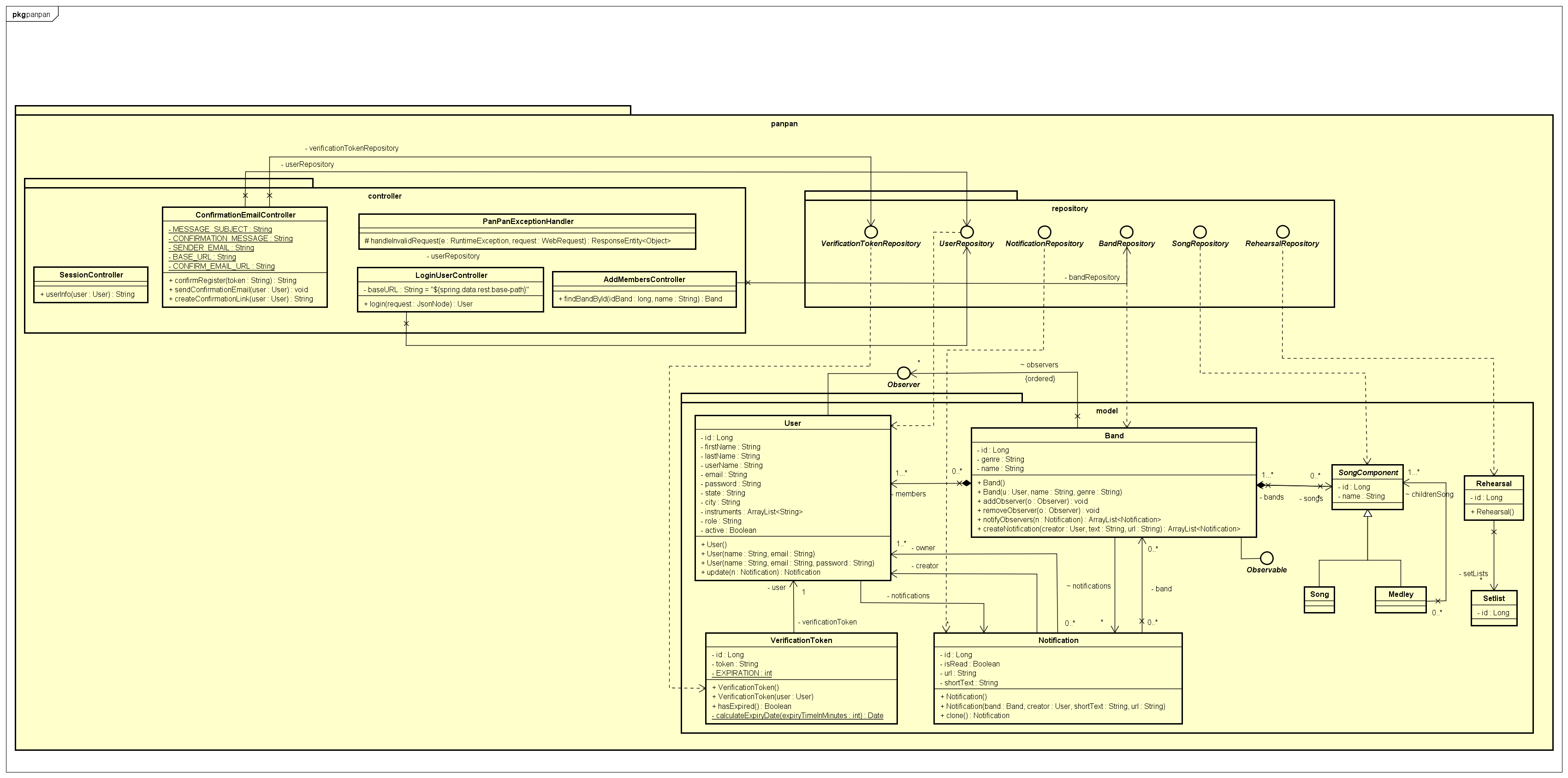

Versão 5.0
Clique aqui para ampliar images/diagramaClasse/diagramaClasse7-2.png

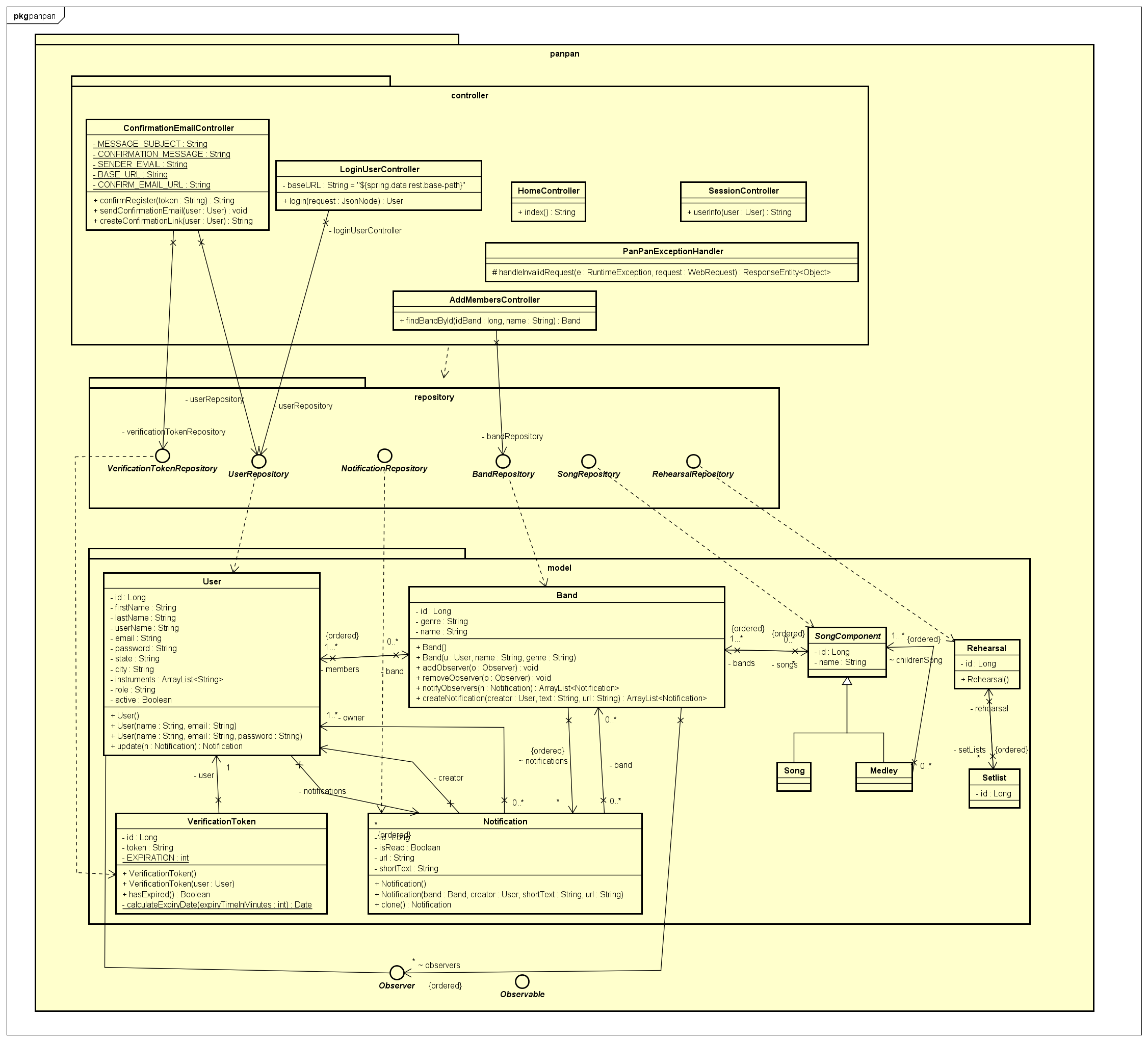

Versão 4.0
Clique aqui para ampliar images/diagramaClasse/diagramaClasse6.png
Versão 3.0
images/diagramaClasse/diagramaClasse3.jpg
Versão 2.0
images/diagramaClasse/diagramaClasse2_5.png
Versão 1.0
images/diagramaClasse/diagramaClasse1.png
3. Referencial teórico
Agile Modeling. http://www.agilemodeling.com/artifacts/classDiagram.htm acessado em 29/03/2018
