Diagrama de Classes - Desenho-1-2018-G-6/docs GitHub Wiki
| Data | Versão | Modificação | Autor |
|---|---|---|---|
| 03/04/2018 | 1.0 | Inicializa o documento com a estrutura básica e completa | Guilherme Lacerda, Guilherme Augusto e Thalisson Melo |
| 10/05/2018 | 1.1 | Altera diagrama de classes de acordo com os padrões aplicados | Lucas Malta e Thalisson Melo |
Sumário
1. Introdução
A Linguagem de modelagem unificada ajuda a modelar diversos subconjuntos de diagramas, incluindo diagramas de comportamento, diagramas de interação e diagramas de estrutura. Os diagramas de classe são um tipo de diagrama da estrutura porque descrevem o que deve estar presente no sistema a ser modelado.
O diagrama de classe é parte central da UML. Ele representa as principais finalidades da UML pois separa os elementos de design da codificação do sistema.
2. Legendas
Para a representação das classes, foi usado um retângulo (desenho semelhante a de uma tabela) com três campos. O primeiro campo aborda o nome da classe, descrito em UpperCamelCase. Logo em seguida, estão descritos os atributos pertecentes àquela classe, com seus respectivos tipos. Por último, são listados os métodos que irão compor a classe.
Tendo em vista que as classes possuem algumas relações, utilizamos da agregação, composição e da herança.
- Agregação: É um tipo especial de associação onde tenta-se demonstrar que as informações de um objeto (chamado objeto-todo) precisam ser complementados pelas informações contidas em um ou mais objetos de outra classe (chamados objetos-parte); conhecemos como todo/parte.
É uma relação forte, mas não tanto quanto a Composição. Pois a parte existe sem a parte/todo.
-
Composição: A composição representa um vínculo forte entre duas classes, ou seja, uma classe FILHA só faz sentido se uma classe PAI existir. Se a classe PAI for apagada, a classe FILHA automaticamente deixará de existir.
-
Herança: Um dos grandes diferenciais da programação orientada a objetos em relação a outros paradigmas de programação que também permitem a definição de estruturas e operações sobre essas estruturas estão no conceito de herança, mecanismo através do quais definições existentes podem ser facilmente estendidas.
3. Diagrama de Classes

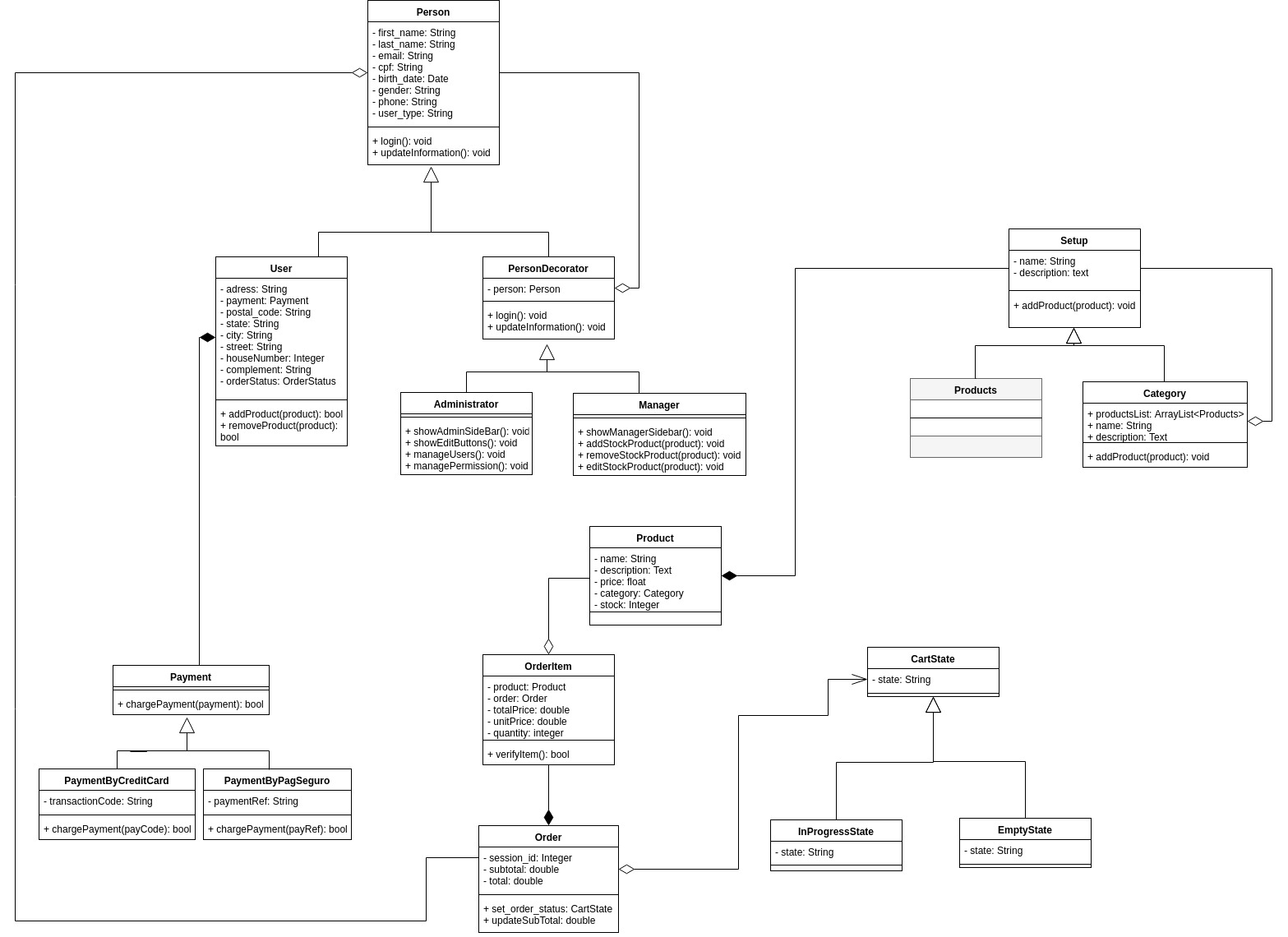

Versão 1
Versão 2
Versão 3
Versão 4
