Manipulations (Noter que nous utilisons la version QGIS 3.4)

Cliquer sur l’adresse suivante : https://usherbrooke-my.sharepoint.com/:f:/g/personal/bagt2301_usherbrooke_ca/Ehq89uwRXEZEuVFr9v8dcEoB9GZjrfVGy6qQD-jZsqkLIA?e=Mcg1y0

Aller dans le dossier 'TD#1'
Télécharger les fichiers suivants dans le dossier Photos aerienne:
1)175_4987_2018.tif
2)175_4989_2018.tif
3)175_4991_2018.tif
4)A9430_24_1945.tif

Télécharger le fichiers .tif dans le dossier Pente et ajouter ce fichier sur QGIS:
TP2_lit_majeur (copie)_MNT_31H01SE.tif


Figure 1 représentant l'ajout de fichier à partir de QGIS

  1. Cliquer sur l’onglet ‘Couche’ situé en haut à gauche
  2. Cliquer sur ‘Ajouter une couche’ ensuite ‘Ajouter une couche raster…’
  3. Cliquer sur ‘Ajouter’ et les fichiers s’ajoute automatiquement dans l’onglet ‘Couches’ de QGIS.

Avant de commencer la vectorisation de la rivière il est possible de vérifier la résolution des images pour vous donner une idée de leur précision. En voici un exemple:

Figure 2
Figure 2 montrant comment accéder à la résolution d'un Raster à partir de QGIS

  1. Faites un clic droit sur l'image et sélectionner Propriétés...
  2. Dans l'onglet de gauche sélectionner l'onglet 'Information'
  3. L'information du fournisseur apparaît à droite
  4. Dans 'Taille du pixel' la résolution apparaît (0.74 dans cet exemple)

IL NE NOUS RESTE PLUS QU’A VECTORISER LES ANNÉES 1945 ET 2018.
(COMMENCER AVEC L’ANNÉE DE VOTRE CHOIX)

  1. Créer un fichier shapefile grâce à l’outil Figure 3 ‘Nouvelle couche shapefile’

  2. Ce menu apparaît et il vous faut créer un polygone en prenant soin de préciser l’emplacement de la couche (nom de fichier) ainsi que la projection utilisé.
    Figure 4
    Figure 3 représentant la création d'une nouvelle couche Shapefile

  3. Le fichier apparaît dans le menu de gauche

  4. Faites un clic droit sur le fichier et cliquer sur ‘Basculer en mode édition‘

  5. Cliquer sur ‘Ajouter une entité polygonale’Figure 5 situé dans le menu en haut et tracer le polygone en essayant de suivre le tracé du lit mineur le mieux possible (servez-vous de l’outil ‘Zoom’)

  6. Une fois le polygone crée faites un clic droit, ajouter un id et cliquer sur ‘OK’.

N’oubliez pas de sauvegarder votre édition avec l’outil ‘Enregistrer les modifications de la couche’Figure 6 et de sortir du mode ‘Édition’ en cliquant sur ‘Basculer en mode édition’.

Dépendemment de la longueur que vous choisissez de vectoriser, le résultat devrait ressembler à ceci :


Figure 4 représentant un exemple de vectorisation

En jaune on distingue l’année 1945 et en brun l’année 2018. Remarquez comment le lit de la rivière à changé entre ces années.

(Faites la division des tronçons sur l’année la plus récente)

  1. Créer un fichier shapefile grâce à l’outil Figure 8 ‘Nouvelle couche shapefile’;
  2. Ce menu apparaît et il vous faut créer un shapefile ‘Ligne’ en prenant soin de préciser l’emplacement de la couche (nom de fichier) ainsi que la projection utilisé;
  3. Le fichier apparaît dans le menu de gauche;
  4. Faites un clic droit sur le fichier et cliquer sur ‘Basculer en mode édition‘;
  5. Cliquer sur ‘Ajouter une entité linéaire’ Figure 9 situé dans le menu en haut et tracer la ligne de sorte à diviser la rivière de sorte à utiliser l’indice de Brice;
  6. Une fois la ligne créé faites un clic droit, ajouter un id et cliquer sur ‘OK’.

Le résultat final devrait ressembler à ceci tout dépendamment de l’endroit étudié :

Figure 10

Figure 5 représentant les tronçons qui divise la rivière

Une fois tous les lignes créés, si vous n'êtes pas sûr du type de chenal alors utiliser l’indice de sinuosité de Brice. Pour chaque section noter le type de chenal (rectiligne, sinueux ou à méandre).

  1. Une fois la règle sélectionné, mesurer le talweg:


Figure 6 représentant la mesure du talweg avec QGIS

2) Procéder de la même façon pour la distance à vol d'oiseau du talweg:


Figure 7 représentant la mesure du talweg à vol d'oiseau

3) Noter les mesures obtenues
4) Dans cet exemple l'indice de sinuosité égale à (358.171/72.726 = 4.9)

L'indice de sinuosité est à 4.9, donc c'est un méandre.

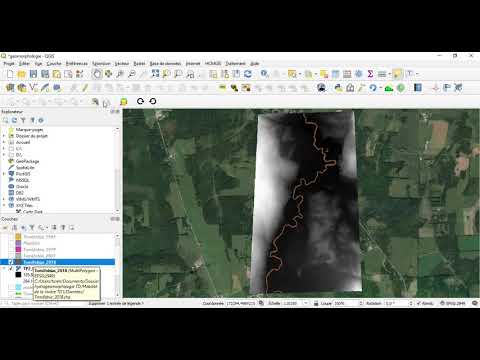

Vous pouvez même utiliser le MNT pour vous assurer que votre segmentation est bonne. Une vidéo youtube a été créé dans le but de vous aider à mieux comprendre le processus de validation grâce au MNT:

Disponible en 720p!!

Notez bien qu'un segment homogène de rivière peut avoir plusieurs kilomètres de longueur et qu'une rivière à méandre comprend des segments linéaires.

(Servez vous des fichiers vectorisés pour les années 1945 et 2018)
Les années 1979 et 2007 ont été ajoutées pour l'exemple
  1. Une fois tous les lits mineur en vue sur la carte, créer un Shapefile ‘Ligne’;
  2. Procéder de la même façon qu’a l’étape précédente pour tracer votre axe;
  3. Tracer l’axe principal des méandres.

Le tracé peut être automatisé grâce à l'outil 'Polygone de Voronoï'. Une vidéo a été créé dans le but de vous aider à tracer cet axe à l'aide QGIS.

Notez bien qu'il est plus pratique de tracer votre axe principal par dessus le résultat que vous obtenez avec le polygone de Voronoï pour mieux visualiser votre tracé, mais aussi pour le corriger à certains endroits. Même si l'outil trace un axe central parfait, il arrive qu'à certains endroits il faille adapter le tracé, surtout lorsque les méandres sont marquées.

Le résultat devrait ressembler à ceci :
Figure 14
Figure 9 représentant l'axe principal des méandres
Les lignes en pointillé représente l’axe principal. L’année 1945 est en jaune, 1979 en violet, 2007 en gris et 2018 en brun.

  1. Créer une entité polygonale;
  2. Tracer le polygone en prenant le maximum d’amplitude des 4 années étudiées pour chaque tronçon;

Une fois le polygone obtenu rajouter 5 m pour combler l’erreur dû au géoréferencement

  1. Cliquer sur l’onglet ‘Traitement’ >> Boîte à outils;
  2. Écrivez buffer sur l’onglet ‘Rechercher…’ de la ‘Boite à outils de traitements’;
  3. Sélectionner ‘Tampon’ dans l’onglet ‘Géométrie vectorielle’;
  4. Dans la fenêtre qui apparaît sélectionner votre couche source (le polygone que vous venez de créer);
  5. Régler la distance sur 5 mètres dans l’onglet ‘Distance’;
  6. Précisez l’emplacement et le nom de la couche créé dans l’onglet ‘Mise en tampon’;
  7. Appuyer sur ‘Exécuter’.

Voici un exemple de résultat :
Figure 15
Figure 10 représentant l'amplitude maximale des méandres. L’amplitude maximale est représenté par le polygone bleu.

Fin du TD1!!


Si vous voulez les résultats

Cliquer sur l’adresse suivante : https://usherbrooke-my.sharepoint.com/:f:/g/personal/bagt2301_usherbrooke_ca/Ehq89uwRXEZEuVFr9v8dcEoB9GZjrfVGy6qQD-jZsqkLIA?e=Mcg1y0

Aller dans le dossier 'TD#1'
Télécharger tous les fichiers dans le dossier 'Résultats'.

Pour aller plus loin

Faites le TD en ajoutant aussi les années 1979 et 2007 pour mieux visualiser le changement du lit de la rivière au cours des années.
