5. VIRTUAL IMPLEMENTATION - C-Division-2022-2023-Odd/Repo-13 GitHub Wiki
5.1 PARTS
- INNER DISC

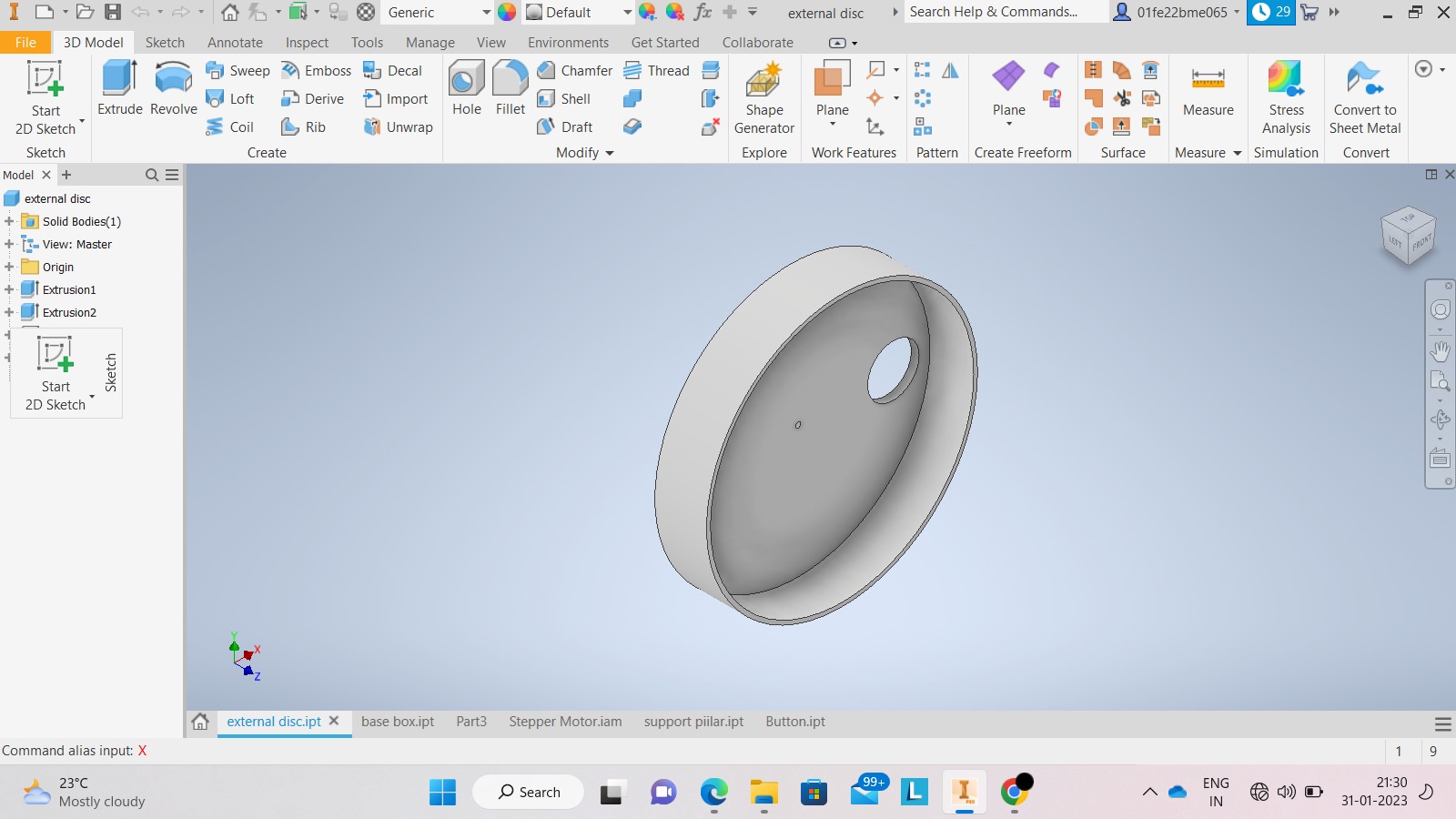

2)OUTER DISC
-

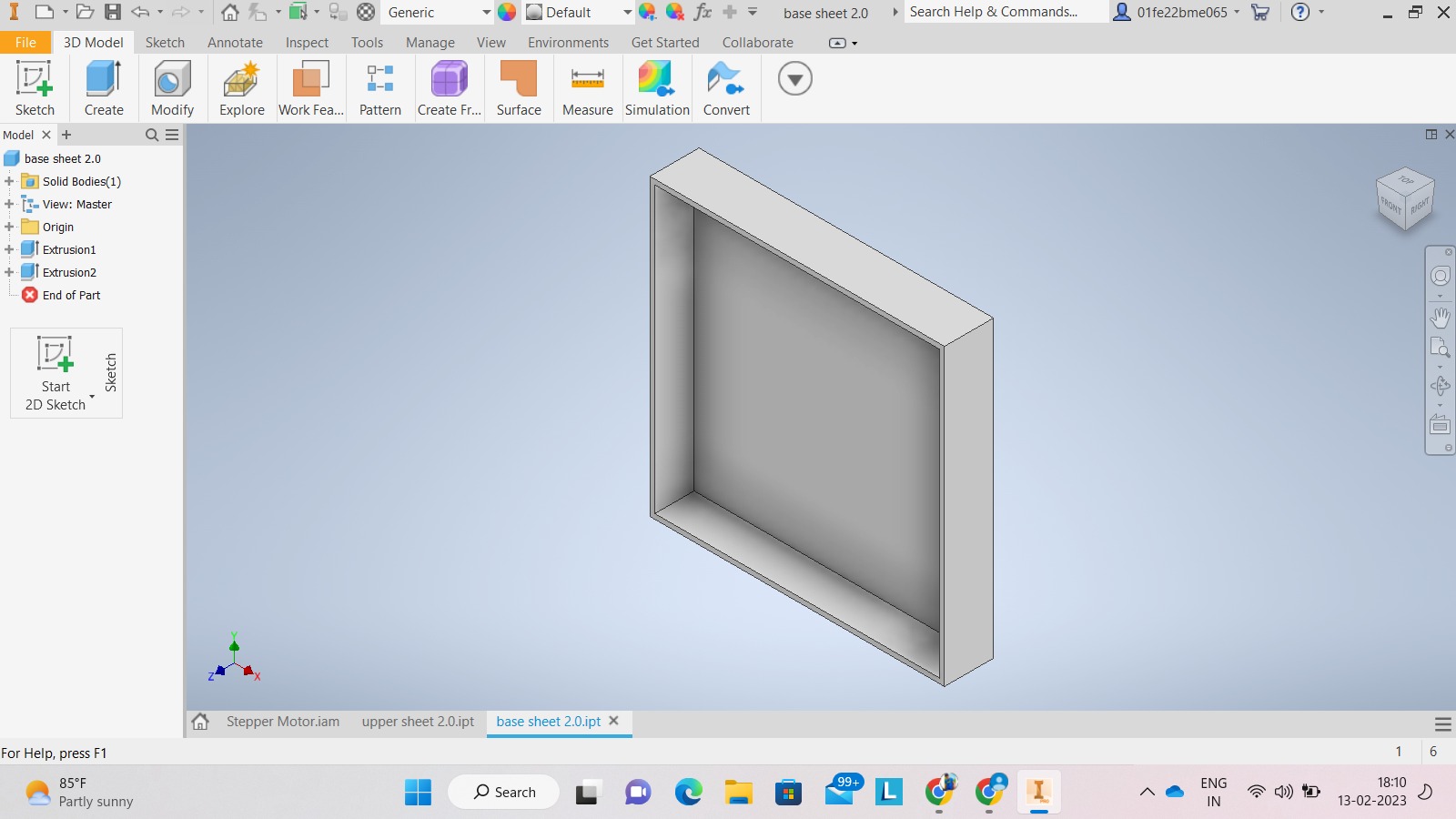

BASE BOX
-

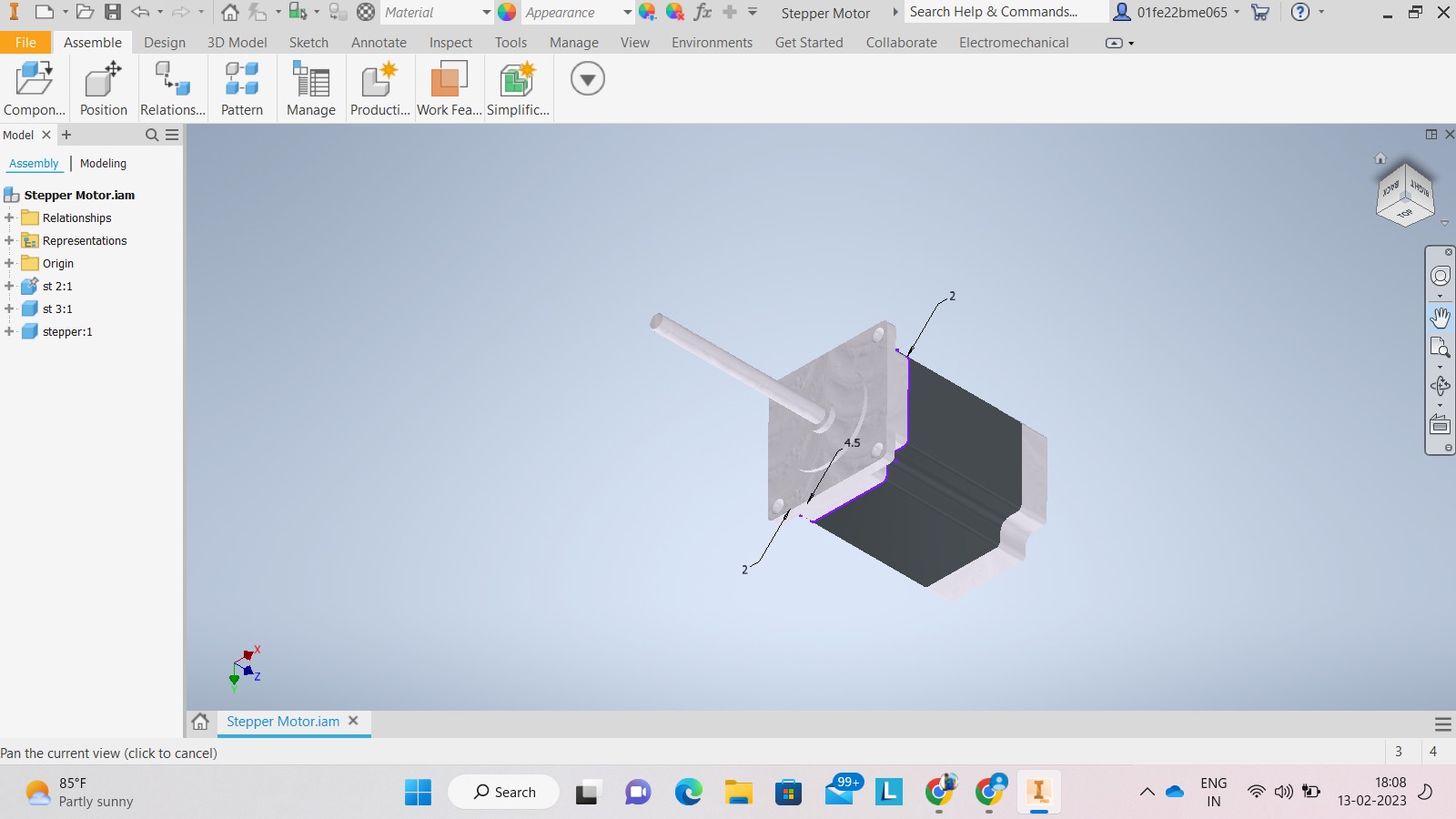

STEPPER MOTOR
-
SWITCH BUTTON
-

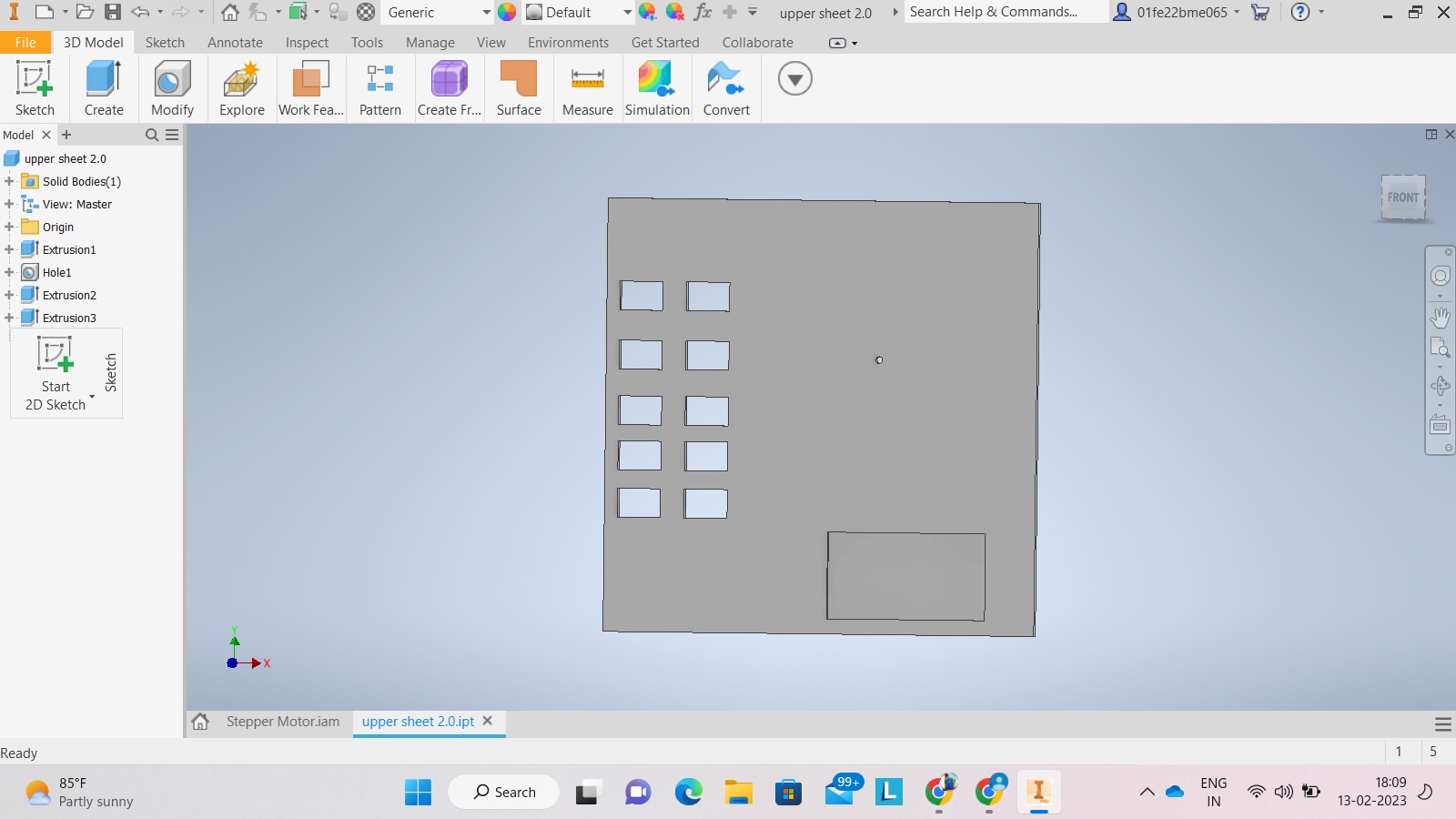

OUTER COVER

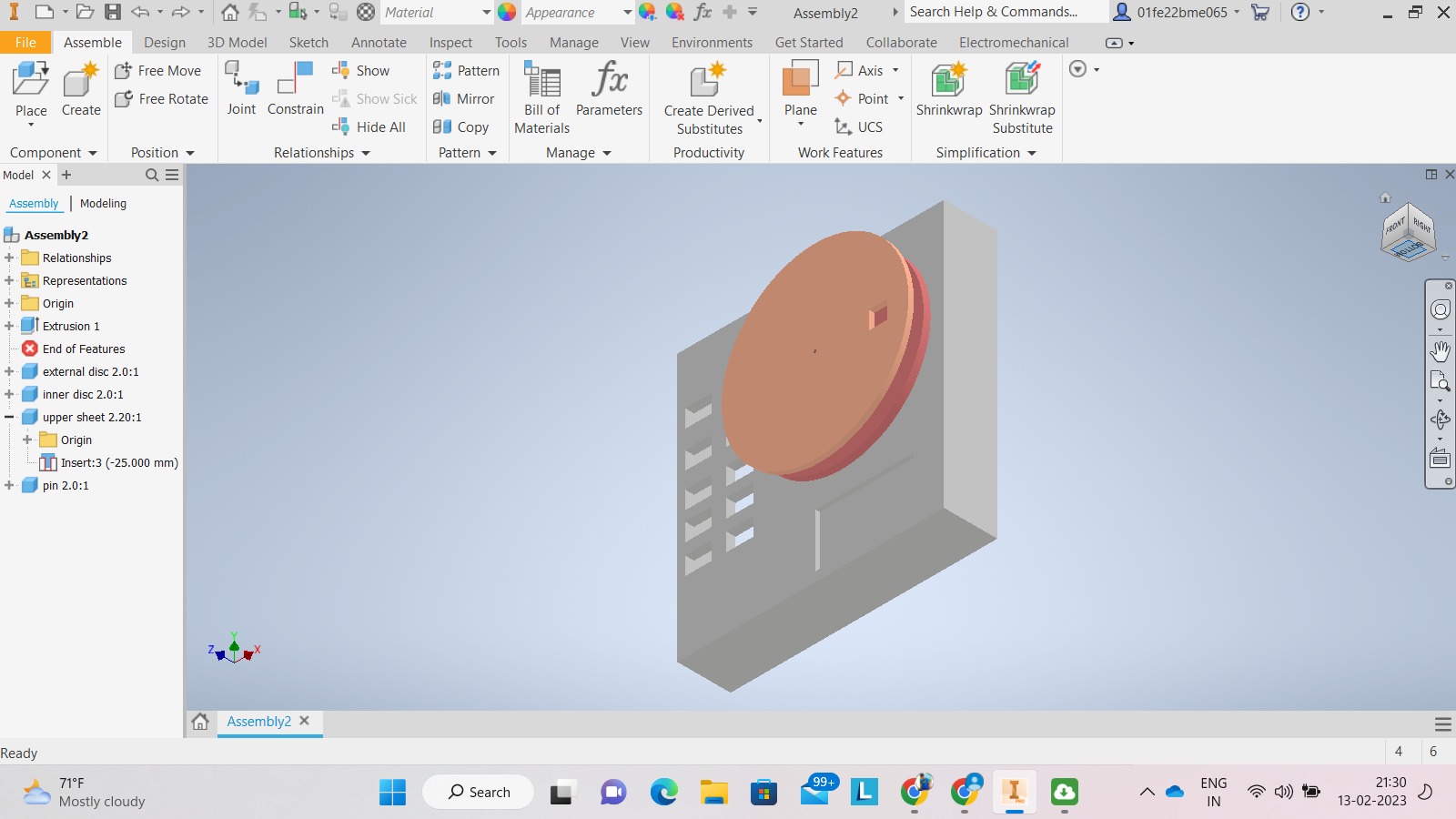

5.2 Assembly

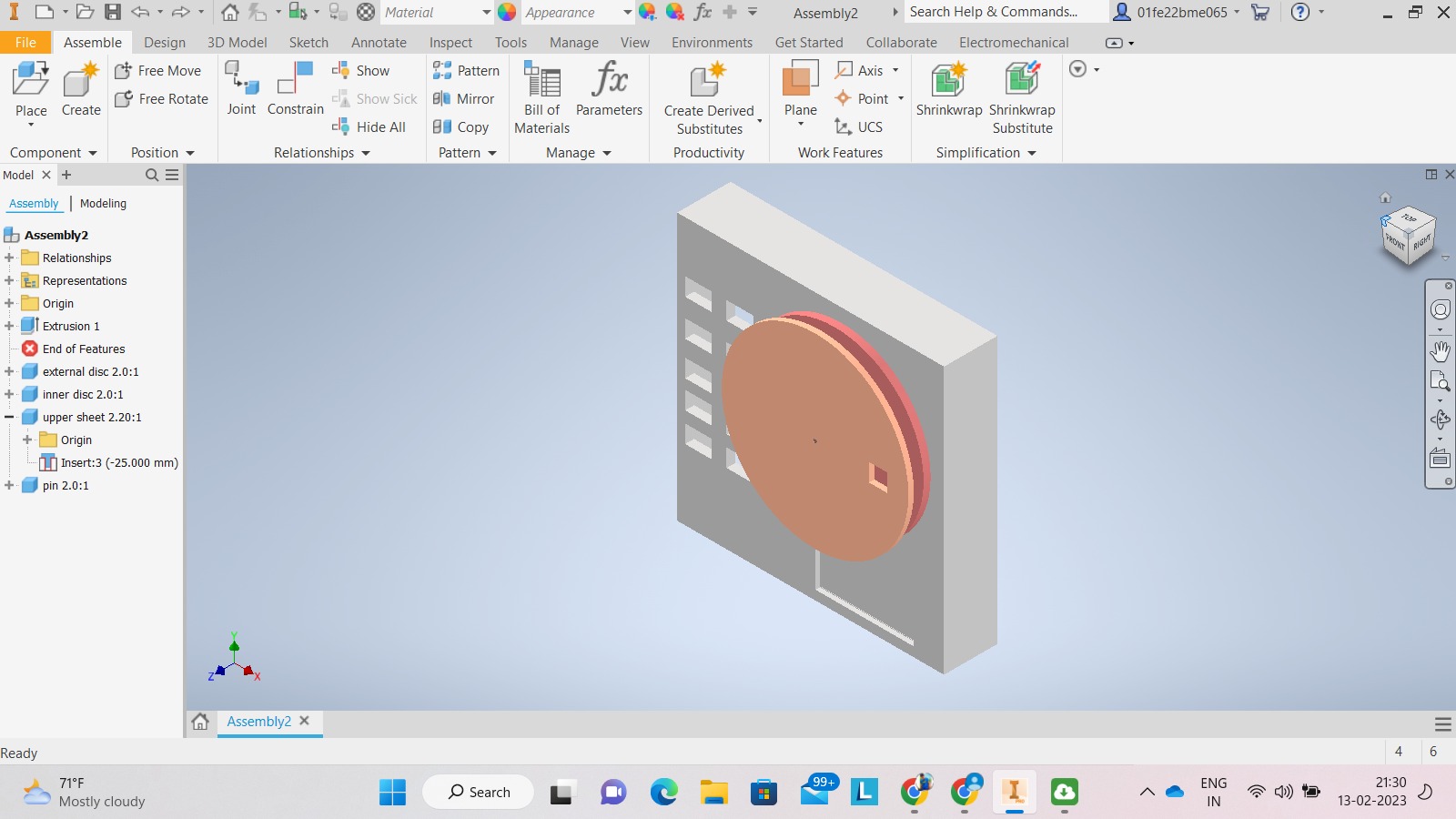

Side views
.

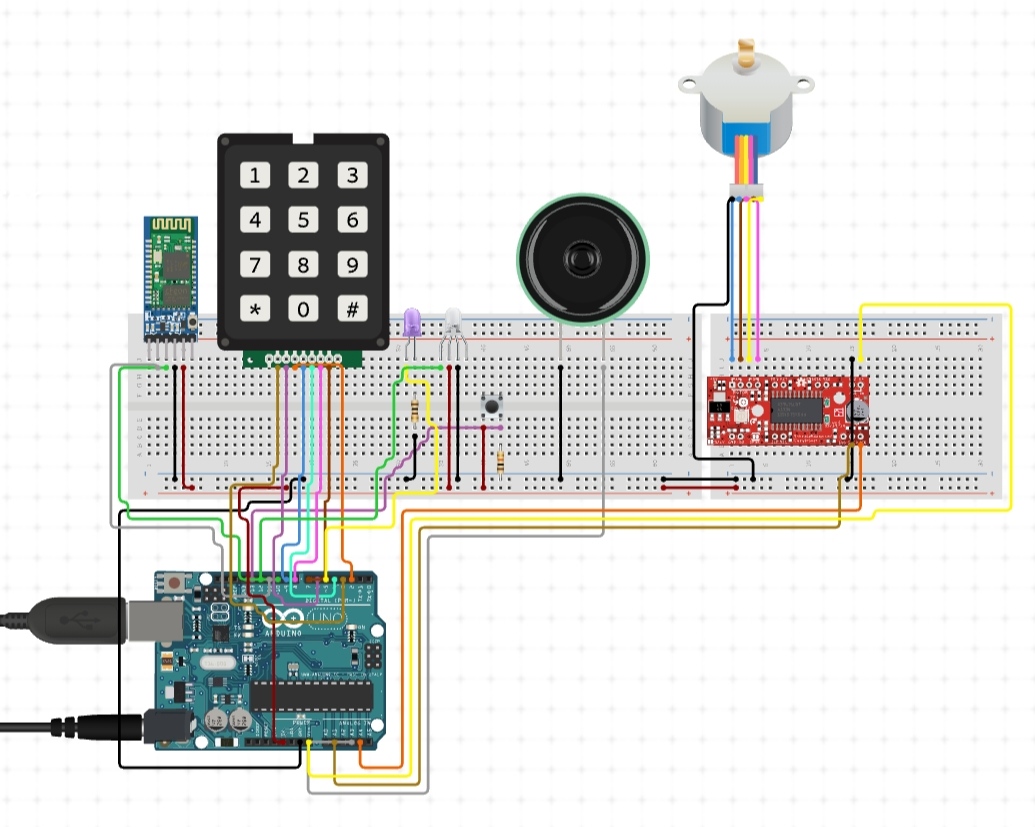

**5.3 CIRCUIT DIAGRAM
5.4 BILL OF MATERIAL
<style type="text/css"></style>SL NO | PARTS | MATERIAL | DESCRIPTION OF PARTS | QUANTITY |
---|---|---|---|---|
1 | UPPER DISC | FOAM SHEET | 30*30 | 1 |
2 | LOWER DISC | FOAM SHEET | 30*30 | 2 |
3 | WIRE | JUMPERED WIRE | COPPER AND PLASTIC | 15 |
4 | LED | GALLIUM | 5MM | 2 |
5 | PUSH BUTTON | PLASTIC | 2MM | 11 |
6 | MOTOR | STEPPER MOTOR | 3.3V | 1 |
7 | MICRO CONTROLLER | ARDUINO | UNOR3 | 1 |
8 | ADAPTER | 5V | PLASTIC | 1 |
9 | BASE | FOAM SHEET | 30*30 | 1 |
**5.5 ALGORITHM
STEP 1 : Start
STEP 2 : Turn on machine
STEP 3 : Read output
STEP 4 : If(DISPLAY==1)
press 1;
Else if exit(0);
STEP 5 : If(DISPLAY==2)
press 2;
Else if exit(0);
STEP 6 : If(DISPLAY==3)
press 3;
Else if exit(0);
STEP 7 : If(DISPLAY==4)
press 4;
Else if exit(0);
STEP 8 : If(DISPLAY==5)
press 5;
Else if exit(0);
STEP 9 : If(DISPLAY==6)
press 6;
Else if exit(0);
STEP 10 : If(DISPLAY==7)
press 7;
Else if exit(0);
STEP 11 : If(DISPLAY==8)
press 8;
Else if exit(0);
STEP 12 : If(DISPLAY==9)
press 9;
Else if exit(0);
STEP 13 : If(DISPLAY==10)
press 10;
Else if exit(0);
STEP 14 : Stop
