Assign Weights to Objectives.

Objectives Weights
Safety 5
Ease of use 4
Portability 1
Use of standard parts 3
Cost 2

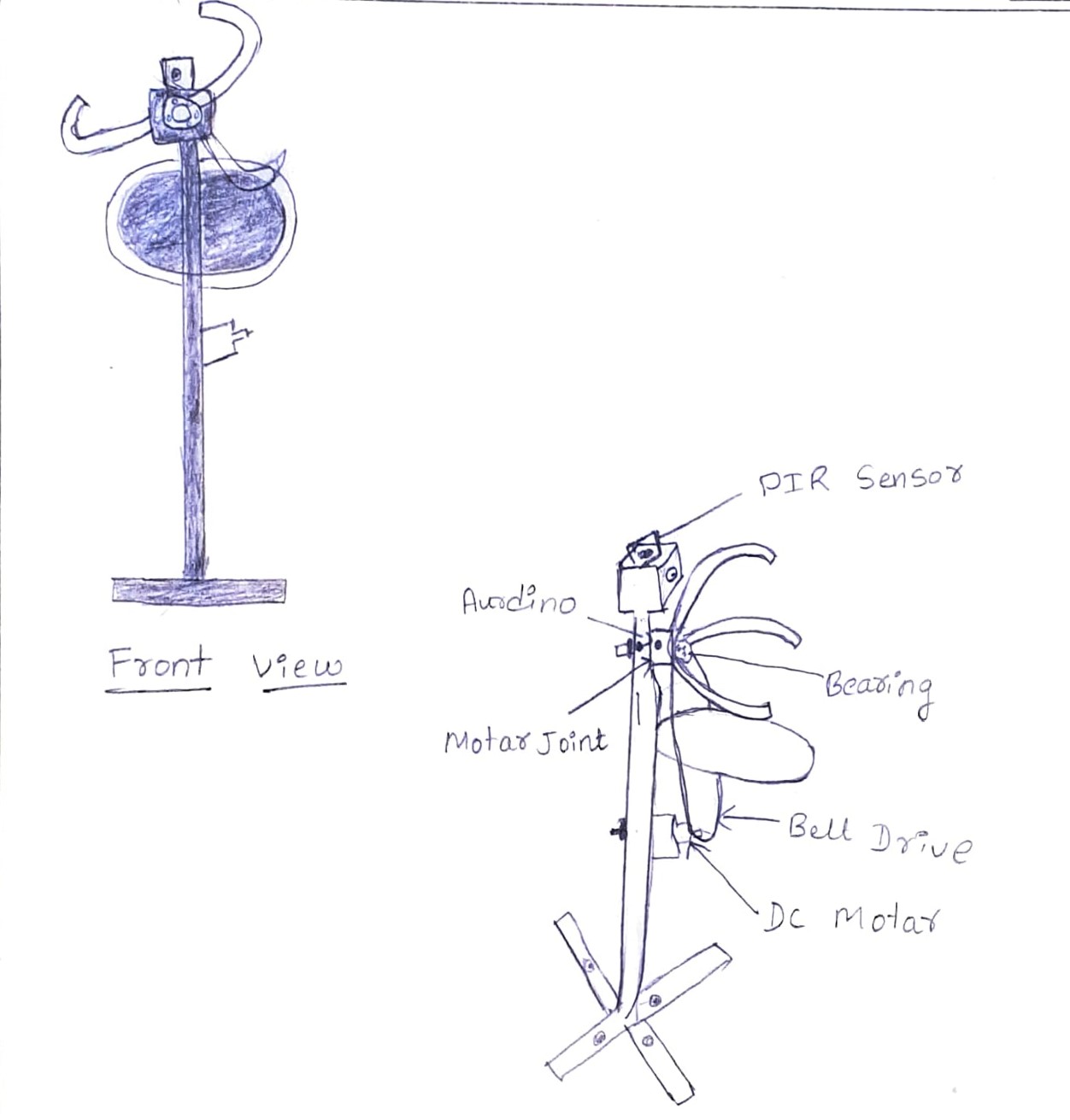

Design 1 Design 2 Design 3 Design 4
Shoaib A Harsha K R Darshan S G Jnyanesh
Screenshot (14) dai darrs jnya

Pugh chart for 4 alternative designs

Design Objectives Weights Design 1 Design 2 Design 3 Design 4
Safety 5 Datum ++ + -
Ease of use 4 Datum ++ + ++
Portability 1 Datum - + +
Use of standard parts 3 Datum + - -
Cost 2 Datum - + +
Score(+) 0 +21 +12 +11
Score(-) 0 -3 -3 -8
Total 0 +18 +9 +3
