Лекция 5.2. Организация шин и управляющих сигналов микропроцессорных систем

Дисциплина: МДК.02.01 «Микропроцессорные системы»
Специальность: 09.02.01 «Компьютерные системы и комплексы»
Уровень: 4 курс колледжа

Цель лекции

Понять, как процессор, память и устройства ввода-вывода обмениваются адресами и данными, какую роль выполняют управляющие сигналы и как по временной диаграмме определить последовательность событий в цикле чтения или записи.

После изучения темы студент должен уметь:

• объяснять назначение шины адреса, данных и управления;
• определять направление передачи информации при чтении и записи;
• объяснять назначение сигналов RD, WR, CS, READY/WAIT, RESET, IRQ/INT, BUSREQ/HOLD, BUSACK/HLDA и ALE;
• различать такт процессора и законченный шинный цикл;
• находить на временной диаграмме интервалы ADDRESS VALID и DATA VALID;
• объяснять параметры tACC, tSU и tH;
• понимать назначение состояния Hi-Z, состояний ожидания и арбитража магистрали;
• читать типовую временную диаграмму обмена.

---

1. Зачем микропроцессорной системе нужна магистраль

Процессор, память и периферийные устройства становятся системой только тогда, когда между ними организован согласованный обмен. Для выполнения одной машинной команды процессор может несколько раз обратиться к памяти: считать код команды, получить операнд, записать результат. Работа с датчиком, дисплеем или контроллером также требует обмена.

Совокупность линий, соединяющих основные узлы микропроцессорной системы, называется системной магистралью, или системной шиной. В классической модели она включает три группы линий:

1. Шина адреса отвечает на вопрос: где находится объект обмена?
2. Шина данных отвечает на вопрос: что передаётся?
3. Шина управления отвечает на вопрос: что сделать и когда?

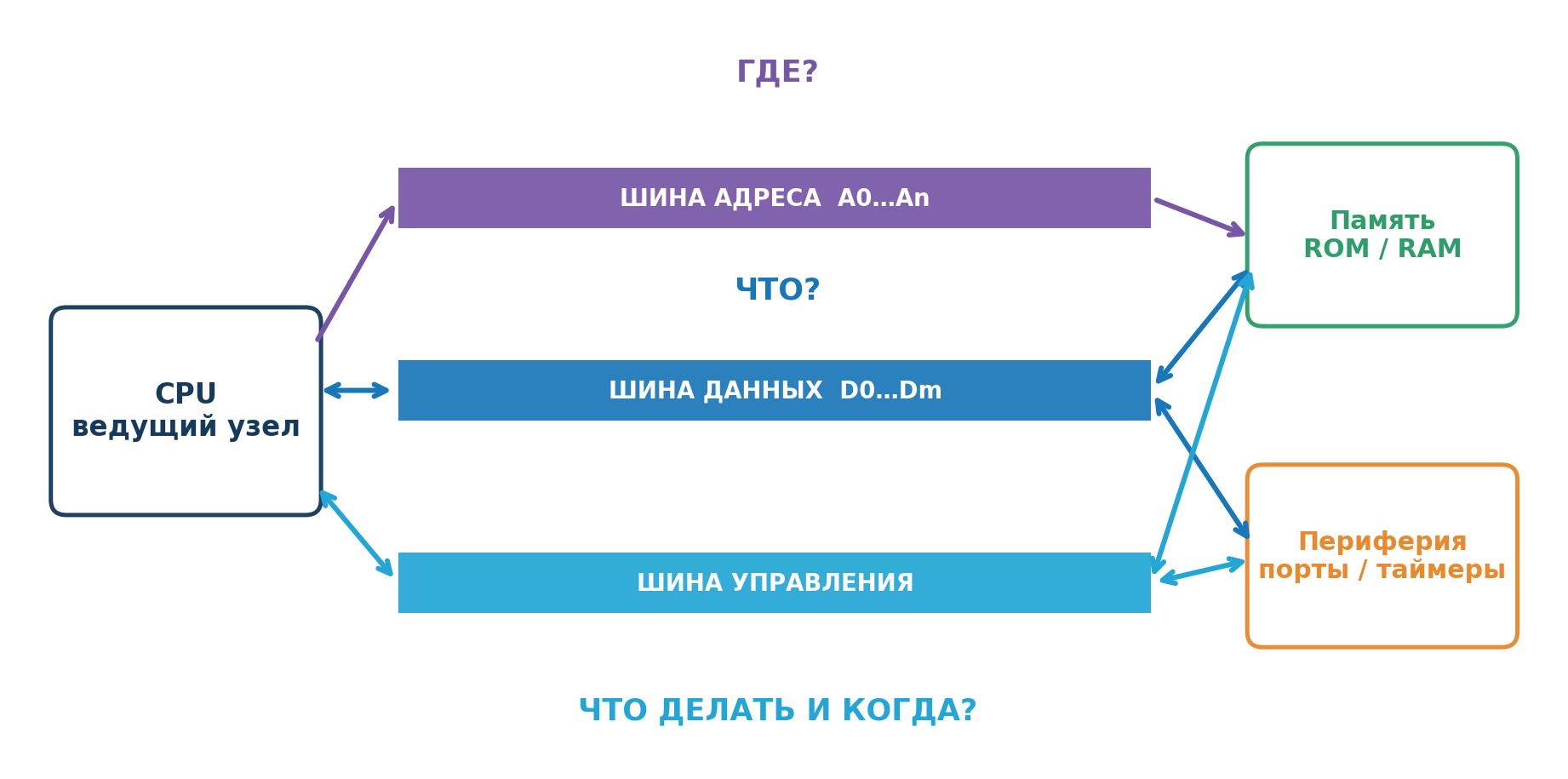

Рисунок 1 — Взаимодействие процессора, памяти и периферии через три группы шин

Важно рассматривать все три группы совместно. Адрес без сигнала чтения или записи не задаёт операцию, а данные без адреса не определяют получателя.

2. Что называется шиной

Шина — группа электрических линий, объединённых общим назначением. Восьмиразрядная шина данных содержит восемь физических линий D0…D7. Каждая линия переносит один бит, а вся группа одновременно представляет двоичное слово.

Например:

D7	D6	D5	D4	D3	D2	D1	D0	Код
1	0	1	1	0	1	1	0	10110110₂ = B6h

Разрядность показывает, сколько бит передаётся или формируется одновременно. Однако реальная скорость обмена определяется не только шириной шины, но и тактовой частотой, длительностью шинного цикла, задержками памяти и протоколом обмена.

3. Шина адреса

Шина адреса передаёт код ячейки памяти или регистра периферийного устройства. В типовой однопроцессорной системе адрес формирует CPU, поэтому направление обычно считают однонаправленным:

CPU → память или устройство ввода-вывода.

Адрес поступает ко всем подключённым узлам. Дешифратор адреса определяет, какому устройству принадлежит заданный диапазон, и формирует для него сигнал выбора CS — Chip Select.

3.1. Адресное пространство

Если шина адреса содержит N линий, количество возможных комбинаций равно:

$$K = 2^N.$$

При побайтовой адресации каждая комбинация выбирает один байт:

Линий адреса	Количество адресов	Максимальное пространство
8	$2^8 = 256$	256 байт
16	$2^{16} = 65,536$	64 КиБ
20	$2^{20} = 1,048,576$	1 МиБ
32	$2^{32}$	4 ГиБ

Адресное пространство — это диапазон возможных адресов. Оно не обязано полностью совпадать с объёмом физически установленной памяти: часть диапазона может быть свободной или отведённой под периферию.

Пример

Чтобы прочитать байт из ячейки 2000h, процессор выставляет на линиях A15…A0 код:

2000h = 0010 0000 0000 0000₂

После дешифрации этого кода должна быть выбрана только та микросхема памяти, которой принадлежит адрес 2000h.

4. Шина данных

Шина данных переносит коды команд, операнды, результаты вычислений и содержимое регистров периферии. Обычно она двунаправленная:

Операция	Источник данных	Получатель данных
Чтение READ	память или периферия	CPU
Запись WRITE	CPU	память или периферия

Главное правило общей шины: в каждый момент времени ею должен управлять только один источник.

4.1. Третье состояние Hi-Z

Цифровой выход может формировать логический 0, логическую 1 или перейти в состояние высокого сопротивления Hi-Z. В состоянии Hi-Z выход электрически почти отключён от линии и не мешает другому устройству передавать данные.

Hi-Z не равен логическому нулю. Это отсутствие активного управления линией.

Если два выхода одновременно задают противоположные уровни, возникает конфликт шины (bus contention). Последствия:

• искажение передаваемого кода;
• повышенный ток через выходные каскады;
• нестабильная работа;
• возможное повреждение компонентов.

Поэтому сигналы CS, RD, WR и разрешения выходов должны гарантировать, что активен только один источник данных.

5. Шина управления

Шина управления — не одно двоичное слово, а набор независимых линий. Их названия и активные уровни зависят от семейства процессора.

Сигнал	Направление в типовой системе	Назначение
CLK	генератор → узлы системы	синхронизация операций
RD или /RD	CPU → устройство	разрешение чтения
WR или /WR	CPU → устройство	разрешение записи
CS	дешифратор → устройство	выбор микросхемы или регистра
READY	устройство → CPU	устройство готово завершить обмен
WAIT	устройство → CPU	запрос продлить обмен
RESET	схема сброса → узлы	перевод системы в начальное состояние
IRQ, INT	устройство → CPU	запрос прерывания
BUSREQ, HOLD	другой ведущий узел → CPU	запрос системной магистрали
BUSACK, HLDA	CPU → запрашивающий узел	подтверждение передачи магистрали
ALE	CPU → внешняя защёлка	фиксация адреса при мультиплексировании

В конкретной документации функции и полярность сигналов необходимо проверять по datasheet.

5.1. Активный высокий и активный низкий уровни

Сигнал с активным высоким уровнем выполняет функцию при логической 1. Активный низкий сигнал выполняет функцию при логическом 0. Активный низкий уровень обозначают чертой над именем, косой чертой перед именем или символом # после него:

• /RD;
• RD#;
• $\overline{RD}$.

Если /RD = 0, операция чтения активна. Ошибка в понимании полярности приводит к неверному чтению временной диаграммы.

6. Тактовый сигнал и шинный цикл

Тактовый сигнал CLK задаёт ритм синхронной системы. Его основные параметры:

• период T — длительность одного полного колебания;
• частота $f = 1/T$;
• фронт — переход 0 → 1;
• спад — переход 1 → 0.

Такт — один интервал синхронизации. Шинный цикл — законченная операция обращения к памяти или периферии. Один шинный цикл обычно занимает несколько тактов, условно T1, T2, T3, T4; при необходимости добавляются состояния ожидания TW.

Нельзя считать, что одна машинная команда всегда равна одному такту или одному шинному циклу. Команда может включать несколько обращений к магистрали.

7. Как читать временные диаграммы

Временная диаграмма показывает изменение сигналов по горизонтальной оси времени. Каждая строка соответствует отдельной линии или группе линий.

Типовые обозначения:

Обозначение	Значение
HIGH, 1	высокий логический уровень
LOW, 0	низкий логический уровень
X	значение неизвестно или несущественно
Z, Hi-Z	источник отключён от линии
VALID	значение гарантированно действительно

Алгоритм анализа

1. Найдите CLK и границы тактов.
2. Определите интервал, в котором адрес действителен.
3. Найдите CS и установите выбранное устройство.
4. Определите тип операции по RD или WR.
5. Установите источник и получателя данных.
6. Найдите интервал DATA VALID.
7. Определите момент фиксации данных.
8. Проверьте READY/WAIT, состояния ожидания и момент освобождения шины.

8. Цикл чтения

При чтении процессор получает данные из памяти или периферии. Типовая последовательность:

1. CPU формирует адрес.
2. Дешифратор активирует CS выбранного устройства.
3. CPU активирует сигнал чтения /RD.
4. Выбранное устройство выходит из Hi-Z и начинает управлять шиной данных.
5. После задержки доступа на шине появляется действительное значение.
6. CPU фиксирует данные.
7. /RD и CS снимаются, устройство возвращает выходы в Hi-Z.

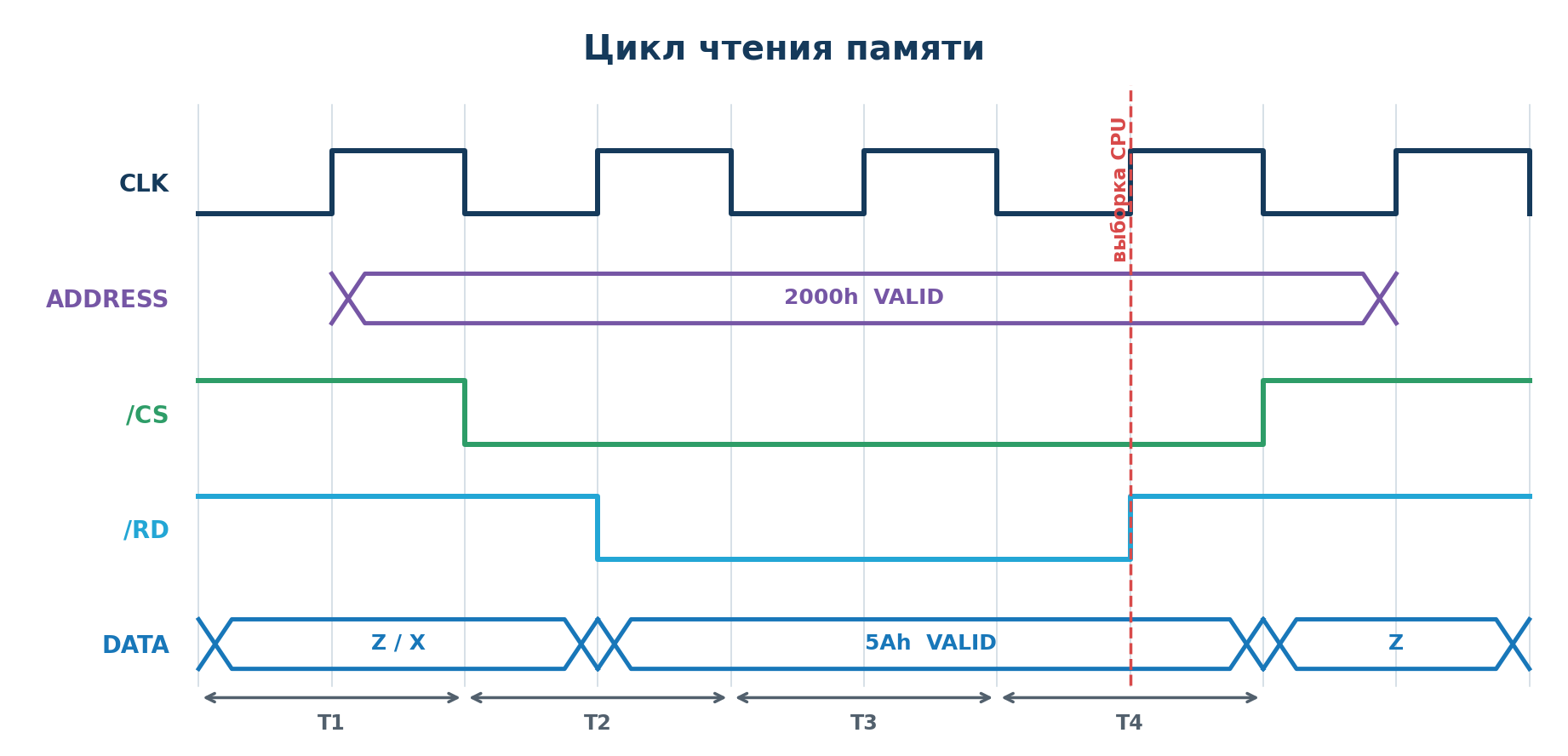

Рисунок 2 — Чтение байта 5Ah из ячейки 2000h; /CS и /RD активны низким уровнем

Ключевой признак чтения: источником шины данных является выбранное устройство, а получателем — процессор.

9. Цикл записи

При записи процессор передаёт данные памяти или периферийному устройству:

1. CPU формирует адрес.
2. CPU устанавливает записываемое значение на шине данных.
3. Дешифратор активирует CS.
4. CPU активирует /WR.
5. Выбранное устройство фиксирует данные в определённый спецификацией момент.
6. /WR и CS снимаются; затем CPU может изменить адрес и данные.

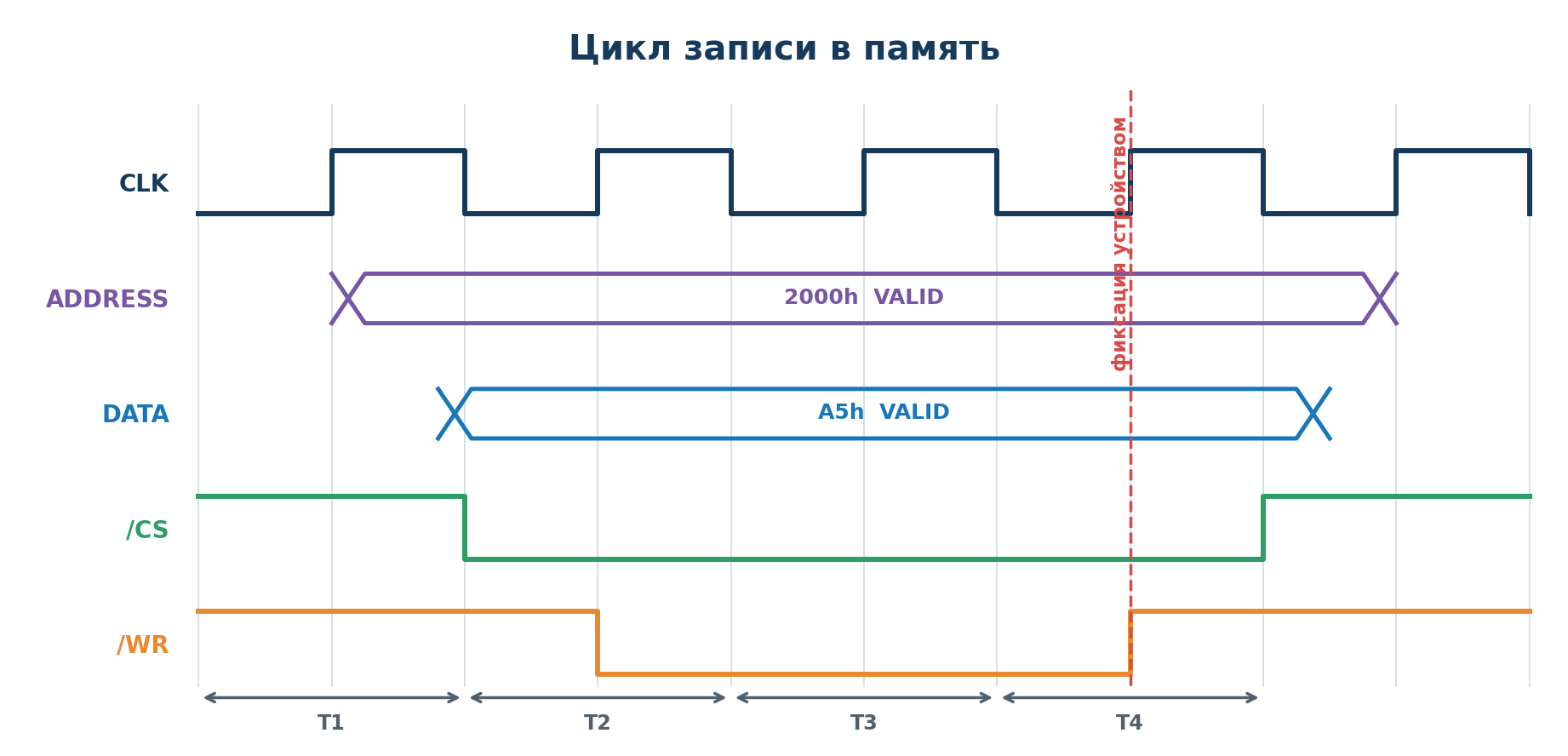

Рисунок 3 — Запись байта A5h по адресу 2000h

Ключевой признак записи: источником данных является процессор, а получателем — выбранное устройство.

9.1. Сравнение чтения и записи

Признак	Чтение	Запись
Управляющий сигнал	RD	WR
Источник DATA	устройство	CPU
Получатель DATA	CPU	устройство
Состояние шины до обмена	часто Z или X	CPU заранее формирует данные
Основная проверка	данные появились до выборки CPU	данные стабильны вокруг момента записи

10. Временные параметры обмена

Логически правильная схема может работать ошибочно, если нарушены временные ограничения.

10.1. Setup time и hold time

Время установления tSU — минимальный интервал, в течение которого данные должны быть стабильны до момента фиксации.

Время удержания tH — минимальный интервал стабильности данных после момента фиксации.

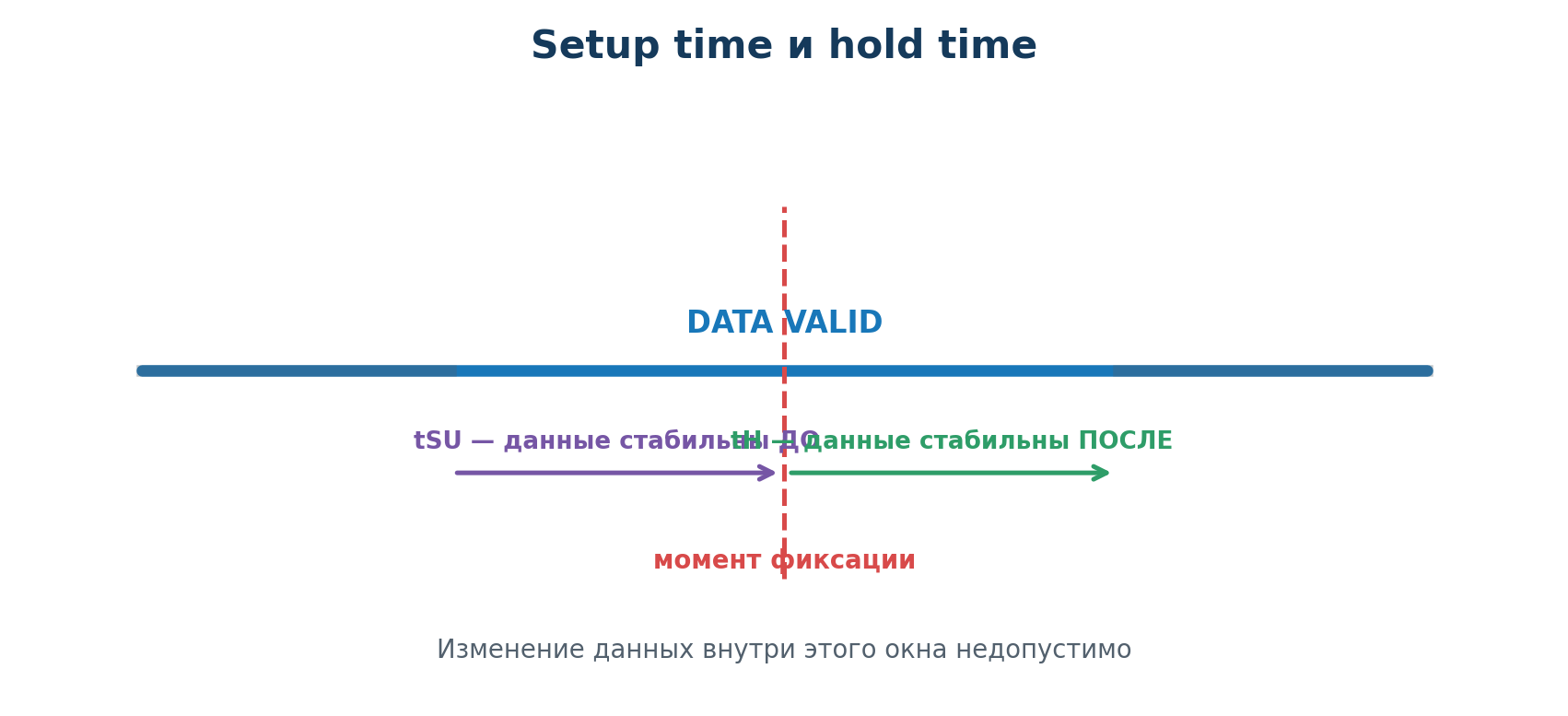

Рисунок 4 — Запрещённое для изменения данных окно вокруг момента фиксации

Изменение данных внутри этого окна может привести к записи неверного значения или метастабильности входного триггера.

10.2. Время доступа памяти

Время доступа tACC — задержка от появления действительного адреса до появления гарантированно действительных данных на выходе памяти. Считывать данные раньше окончания tACC нельзя.

В упрощённой проверке временного бюджета должно выполняться условие:

$$t_{доступно} \ge t_{линий} + t_{дешифратора} + t_{ACC} + t_{SU}.$$

Если условие не выполняется, применяют более быструю память, снижают частоту, изменяют логику или добавляют состояние ожидания.

11. READY, WAIT и состояния ожидания

Медленное устройство может не успевать завершить операцию за стандартный цикл. Сигналы READY или WAIT позволяют продлить цикл без потери данных.

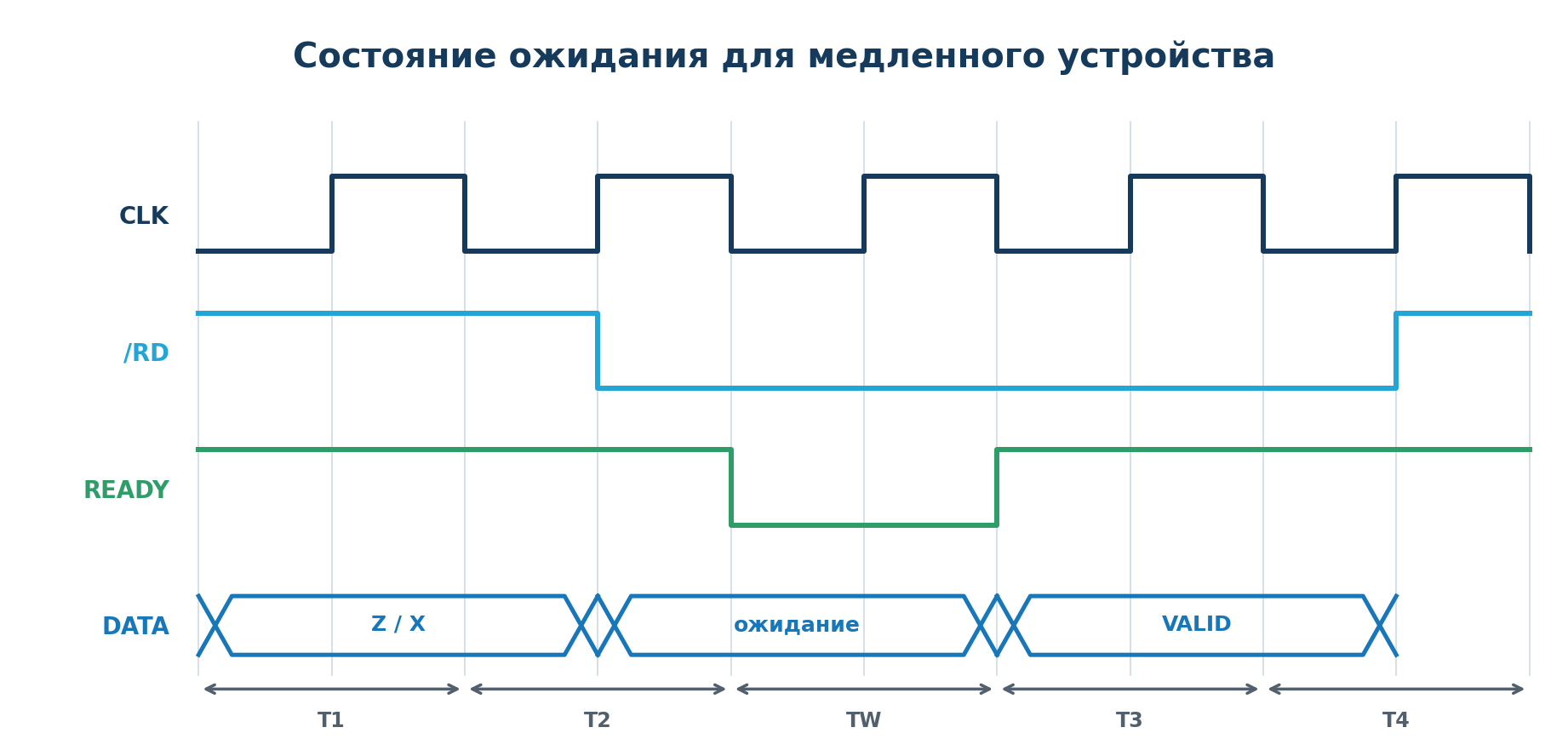

Рисунок 5 — Дополнительный такт TW между основными фазами обмена

Обобщённый принцип:

• устройство сообщает, что данные ещё не готовы;
• CPU сохраняет адрес и активные управляющие сигналы;
• в цикл вставляется один или несколько тактов TW;
• после готовности обмен завершается обычным образом.

Полярность и точное действие READY/WAIT зависят от процессора. Например, в одной системе низкий READY означает ожидание, а в другой для этого используется активный WAIT.

12. RESET и прерывания

12.1. RESET

RESET переводит систему в известное начальное состояние. Обычно он:

• задаёт начальное значение счётчика команд;
• переводит управляющие узлы в исходное состояние;
• запрещает или инициализирует часть периферии;
• обеспечивает старт программы после стабилизации питания.

Точные действия определяются архитектурой. Сброс не означает автоматического обнуления всей оперативной памяти.

12.2. IRQ или INT

Запрос прерывания позволяет периферийному устройству сообщить процессору о событии без постоянного программного опроса.

Типовая последовательность:

1. Устройство формирует IRQ/INT.
2. CPU завершает текущую команду или допустимый этап её выполнения.
3. CPU проверяет разрешение и приоритет прерывания.
4. Сохраняется контекст выполнения.
5. Управление передаётся обработчику прерывания ISR.
6. После обработки восстанавливается прерванная программа.

Задержка прерывания — время от формирования запроса до начала выполнения обработчика.

13. Захват шины и прямой доступ к памяти

В обычном режиме ведущим устройством магистрали является CPU. Контроллер прямого доступа к памяти DMA может временно получить право управлять адресом, данными и управляющими сигналами.

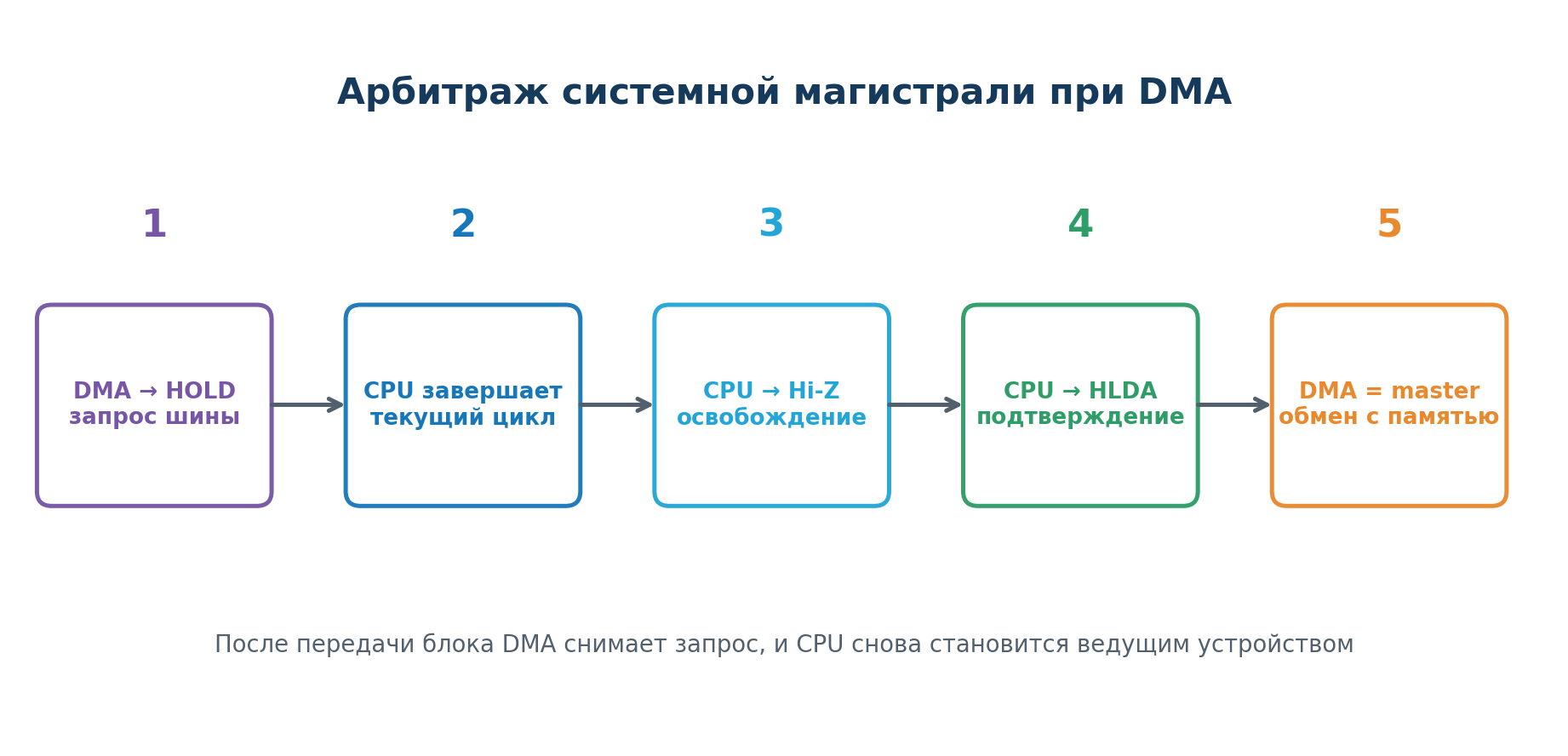

Рисунок 6 — Обобщённая последовательность передачи магистрали контроллеру DMA

CPU должен завершить текущий цикл и перевести соответствующие выходы в Hi-Z. Только после подтверждения BUSACK/HLDA контроллер DMA становится ведущим устройством. После передачи блока DMA освобождает магистраль, и управление возвращается процессору.

Арбитраж магистрали — механизм, определяющий, какое устройство в данный момент имеет право быть ведущим.

14. Мультиплексирование адреса и данных

Для уменьшения числа выводов микросхемы одни и те же линии могут использоваться в разные моменты времени:

• в фазе T1 линии AD0…AD15 передают младшую часть адреса;
• в следующих фазах те же линии передают данные;
• сигнал ALE открывает внешнюю защёлку, которая запоминает адрес до конца цикла.

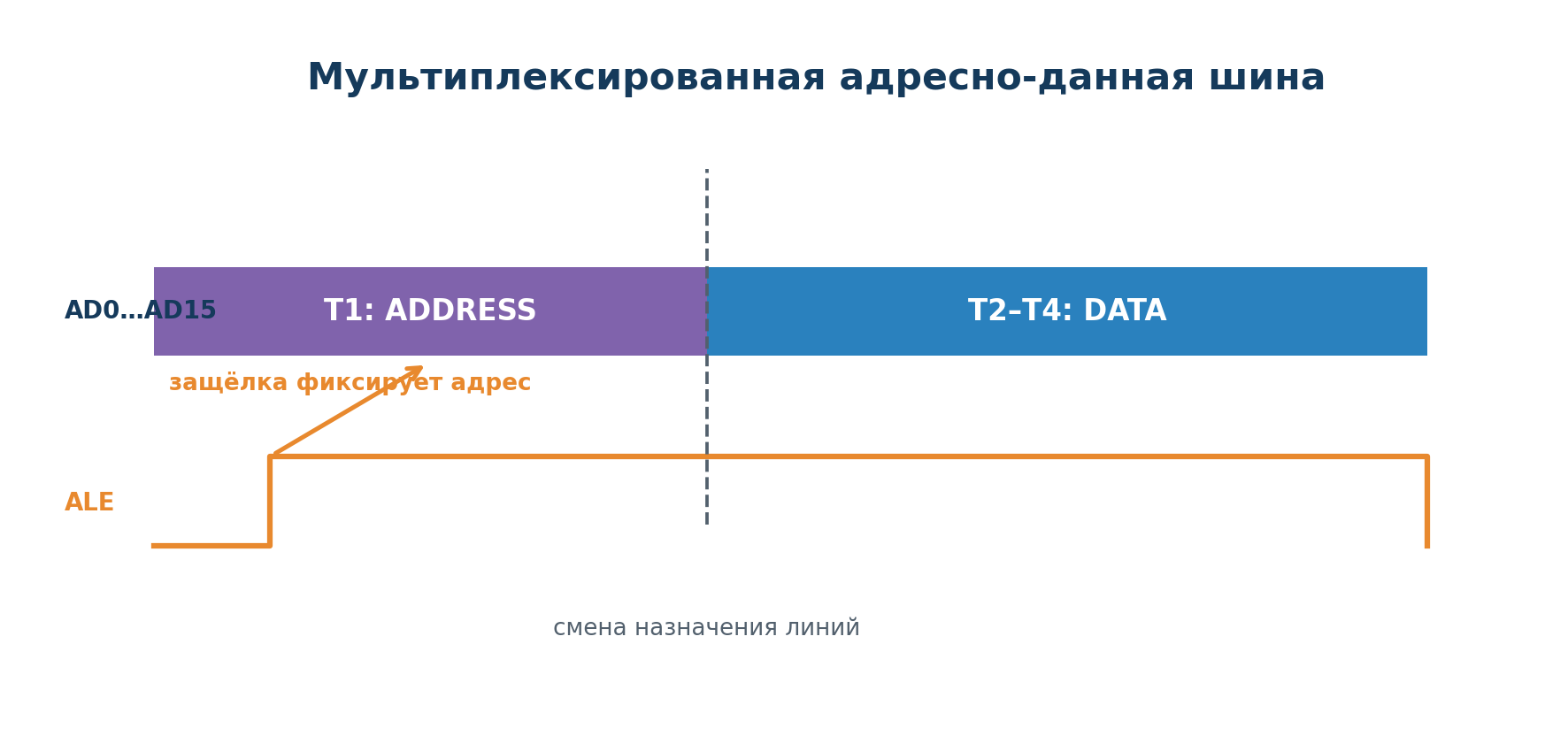

Рисунок 7 — Разделение адреса и данных во времени с помощью сигнала ALE

Преимущество — меньше выводов корпуса. Недостатки — более сложная внешняя логика и повышенные требования к временным параметрам.

15. Синхронный и асинхронный обмен

Признак	Синхронный обмен	Асинхронный обмен
Общая временная основа	тактовый сигнал	подтверждение участника
Завершение	после заданного числа тактов	после READY/ACK
Преимущество	простая и предсказуемая логика	работа с устройствами разной скорости
Ограничение	необходимо уложиться во временной бюджет	требуется дополнительная логика согласования

На практике встречаются смешанные решения: основная магистраль синхронна, но медленные устройства могут добавлять состояния ожидания.

16. Шины в современных микроконтроллерах

В классической учебной МПС линии A0…An и D0…Dm часто доступны на выводах процессора. В современных микроконтроллерах большая часть магистралей находится внутри кристалла.

Например, в системах Cortex‑M применяются внутренние интерфейсы семейства AMBA:

• AHB или AXI связывают ядро, Flash, SRAM и производительные контроллеры;
• APB используется для сравнительно медленной периферии: GPIO, UART, таймеров;
• мост преобразует транзакции между производительной и периферийной шинами.

Отсутствие внешних линий адреса и данных не означает отсутствия шинной организации. Принцип адрес + данные + управление сохраняется.

17. Сквозной пример чтения 5Ah из адреса 2000h

Разберём цикл как последовательность причин и следствий.

Шаг	Состояние системы	Результат
1	CPU выставляет 2000h	адрес доступен дешифратору и памяти
2	дешифратор активирует /CS_RAM	выбран только нужный модуль RAM
3	CPU активирует /RD	память получает команду чтения
4	память выполняет доступ	на DATA ещё может быть X или Z
5	проходит tACC	память формирует 5Ah, начинается DATA VALID
6	CPU выполняет выборку	значение 5Ah фиксируется во входном регистре
7	/RD и /CS_RAM снимаются	память переводит выходы в Hi-Z

Если память не успела сформировать данные к моменту выборки, процессор может получить ошибочный байт. Поэтому временная диаграмма является не иллюстрацией «для красоты», а инструментом проверки работоспособности интерфейса.

18. Типичные ошибки при анализе

1. Считать /RD = 0 неактивным состоянием. Косая черта указывает на активный низкий уровень.
2. Путать источник данных. При чтении данные формирует устройство, при записи — CPU.
3. Принимать Hi-Z за ноль. В Hi-Z устройство не задаёт уровень.
4. Считывать данные сразу после установки адреса. Нужно учитывать задержку tACC.
5. Менять данные в момент записи. Должны соблюдаться tSU и tH.
6. Разрешать выходы двух устройств одновременно. Это вызывает конфликт шины.
7. Путать такт с шинным циклом. Цикл обычно включает несколько тактов.
8. Игнорировать документацию. Названия, полярность и момент фиксации различаются у разных компонентов.

19. Практическое задание

Для условной системы с 16-разрядной шиной адреса и 8-разрядной шиной данных проанализируйте операцию записи байта 3Ch в регистр устройства по адресу 8002h.

Опишите:

1. какой узел формирует адрес;
2. как выбирается устройство;
3. кто является источником данных;
4. какой управляющий сигнал должен быть активен;
5. в какой момент устройство может зафиксировать данные;
6. какие нарушения приведут к конфликту или неверной записи.

Краткий эталон решения

CPU устанавливает 8002h на шине адреса и 3Ch на шине данных. Дешифратор активирует CS выбранного устройства. CPU активирует WR; устройство фиксирует байт в момент, заданный его спецификацией. Адрес и данные должны сохраняться на протяжении требуемых интервалов setup и hold. Все остальные источники шины данных находятся в Hi-Z.

20. Контрольные вопросы

1. Что называется системной магистралью?
2. Какие вопросы решают шины адреса, данных и управления?
3. Почему шина данных является двунаправленной?
4. Как определить адресное пространство по разрядности адресной шины?
5. Какую функцию выполняет CS?
6. Что означает активный низкий уровень /RD?
7. Чем такт отличается от шинного цикла?
8. Как определить источник данных в циклах чтения и записи?
9. Что означает Hi-Z и зачем оно необходимо?
10. Чем опасен конфликт шины?
11. Что обозначают tACC, tSU и tH?
12. Зачем применяют READY, WAIT и состояния TW?
13. Какова роль сигналов IRQ/INT?
14. Как контроллер DMA получает магистраль?
15. Для чего используется ALE?
16. В каком порядке следует читать временную диаграмму?

21. Краткий словарь

Термин	Значение
System Bus	системная магистраль адреса, данных и управления
Address Bus	шина адреса
Data Bus	шина данных
Control Bus	шина управления
RD	чтение
WR	запись
CS	выбор микросхемы или устройства
CLK	тактовый сигнал
READY/WAIT	согласование быстродействия участников
RESET	начальная установка системы
IRQ/INT	запрос прерывания
Hi-Z	состояние высокого сопротивления
Bus contention	конфликт общей шины
tSU	время установления данных
tH	время удержания данных
tACC	время доступа памяти
Wait state	дополнительный такт ожидания
DMA	прямой доступ к памяти
Bus arbitration	распределение права управления магистралью
ALE	разрешение фиксации адреса во внешней защёлке

22. Итоги

• Системная магистраль объединяет шины адреса, данных и управления.
• Адрес определяет объект обмена, данные — передаваемое значение, управление — вид и порядок операции.
• При чтении источником данных является устройство, при записи — процессор.
• Hi-Z позволяет нескольким устройствам безопасно использовать общую шину.
• Корректность обмена зависит от tACC, tSU, tH и соблюдения момента фиксации.
• READY/WAIT позволяют подключать более медленные устройства.
• Прерывания и DMA изменяют обычную последовательность работы системы, но используют те же принципы управления магистралью.
• Временную диаграмму следует читать как связанную последовательность событий, а не как набор независимых линий.

---

← Лекция 1. Этапы проектирования микропроцессорных систем · Тема 5.3. Адресное пространство микропроцессорной системы →

Оригинал материала на GitHub
