Практическая работа №5

Взаимодействие с внешними устройствами через программу на ассемблере

Цель работы

Приобрести навыки программного ввода-вывода на КР580ВМ80:

  • использовать команды IN и OUT;
  • работать с портами эмулятора;
  • выводить текст и графические точки на виртуальный монитор.

1. Ввод-вывод в КР580ВМ80

КР580ВМ80/Intel 8080 имеет отдельное пространство портов ввода-вывода.

Вывод

OUT port

Передаёт содержимое аккумулятора A в указанный порт.

Ввод

IN port

Читает байт из порта в аккумулятор A.

2. Порты эмулятора

По исходной методичке используются:

Порт Устройство
00h виртуальный монитор
01h виртуальный дисковод
02h виртуальный жёсткий диск
03h сетевой адаптер
04h принтер

Конкретное поведение устройств зависит от версии эмулятора.

3. Виртуальный монитор

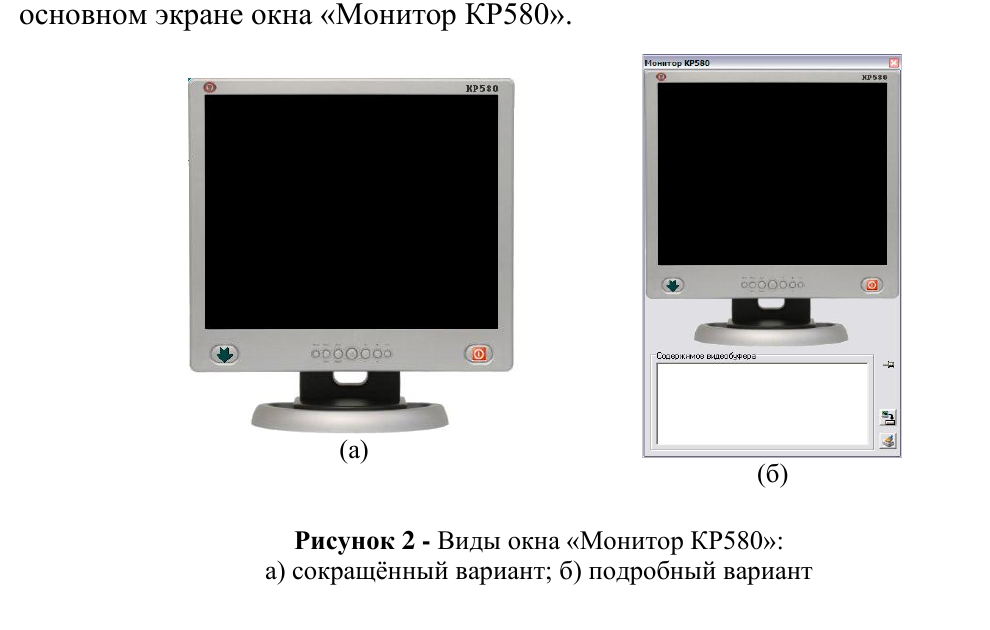

Окно монитора имеет сокращённый и подробный вид.

Виды окна «Монитор КР580»

Формат управляющего байта

По описанию эмулятора первый байт содержит:

  • старший бит:
    • 0 — текстовый режим;
    • 1 — графический режим;
  • остальные 7 бит — код цвета.

Исправление исходного описания

В исходной методичке указана «глубина цвета 128 бит». Это некорректно. Семь бит дают:

2^7 = 128

различных кодов цвета. То есть речь идёт о 128 значениях цвета, а не о 128 битах на пиксель.

4. Текстовый режим

Передаются два байта:

Байт 1: 0ccccccc
Байт 2: код символа

Пример управляющего байта:

01010000b = 50h

Второй байт — код символа из таблицы, поддерживаемой эмулятором.

5. Графический режим

Для одной точки передаются три байта:

Байт 1: 1ccccccc
Байт 2: X
Байт 3: Y

Диапазон координат:

X = 00h...FFh
Y = 00h...FFh

Начало координат — левый верхний угол.

6. Задание 1. Вывод латинского алфавита

Вывести строчные латинские буквы по порядку:

a b c ... z

Исходные значения

B = 61h     ; ASCII 'a'
C = 1Ah     ; 26 символов

Алгоритм

  1. B ← 61h.
  2. C ← 1Ah.
  3. Загрузить в A управляющий байт текстового режима, например 50h.
  4. Выполнить OUT 00h.
  5. Загрузить в A код символа из B.
  6. Выполнить OUT 00h.
  7. INR B.
  8. DCR C.
  9. Если C ≠ 0, повторить цикл.
  10. Выполнить HLT.

Каркас программы

MVI B, 61h
MVI C, 1Ah

NEXT:
MVI A, 50h
OUT 00h

MOV A, B
OUT 00h

INR B
DCR C
JNZ NEXT

HLT

После выполнения сохранить изображение экрана средствами эмулятора и приложить его к отчёту.

7. Задание 2. Графические примитивы

Нарисовать по точкам:

  1. отрезок;
  2. треугольник;
  3. прямоугольник;
  4. квадрат.

Порядок вывода одной точки

1. A ← управляющий байт графического режима
2. OUT 00h
3. A ← X
4. OUT 00h
5. A ← Y
6. OUT 00h

Пример управляющего байта графического режима:

11010000b = D0h

Подсказка

Горизонтальная линия:

Y = const
X = X0, X0+1, X0+2, ...

Вертикальная линия:

X = const
Y = Y0, Y0+1, Y0+2, ...

Для диагонали можно одновременно изменять X и Y.

8. Контрольные вопросы

  1. Чем пространство портов отличается от адресного пространства памяти?
  2. Что делает OUT 00h?
  3. Откуда команда OUT берёт выводимый байт?
  4. Куда команда IN помещает считанный байт?
  5. Как отличить текстовый режим от графического?
  6. Сколько значений цвета можно закодировать 7 битами?
  7. Сколько байт передаётся для одного текстового символа?
  8. Сколько байт передаётся для одной графической точки?
  9. Где находится начало координат?
  10. Как организовать цикл вывода последовательности символов?

9. Содержание отчёта

  1. Цель.
  2. Таблица портов.
  3. Описание протокола монитора.
  4. Листинг задания 1.
  5. Скриншот алфавита.
  6. Листинг задания 2.
  7. Скриншоты графических объектов.
  8. Ответы на контрольные вопросы.
  9. Вывод.
