Практическая работа №2

Изучение эмулятора микропроцессорной системы на базе КР580ВМ80

Цель работы

Приобрести навыки работы с эмулятором микропроцессорной системы КР580ВМ80 и научиться:

• вводить машинные коды в ОЗУ;
• изменять значения регистров;
• выполнять программу по командам и тактам;
• наблюдать изменения программно-доступных объектов;
• выполнять простейшее ручное ассемблирование.

---

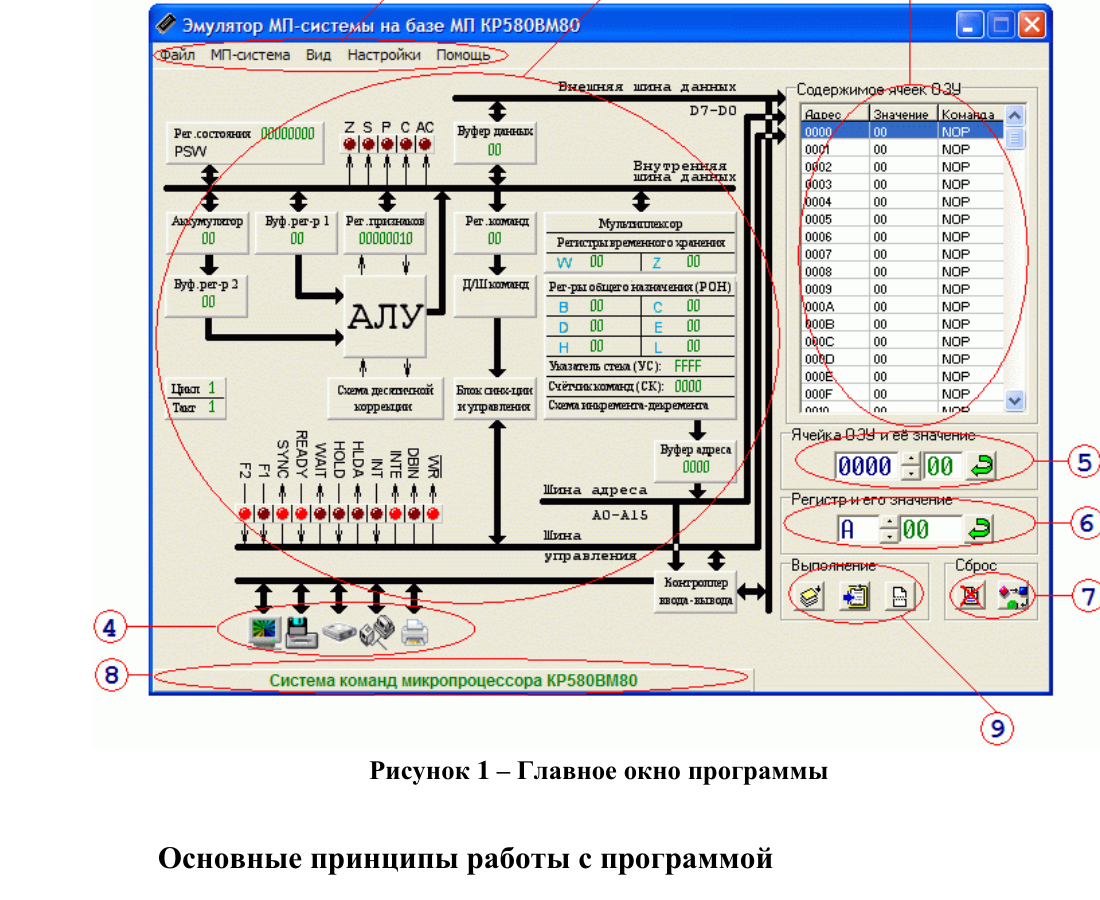

1. Главное окно эмулятора

В центральной части окна расположена структурная схема МПС.

На схеме представлены:

• регистр состояния PSW;
• аккумулятор A;
• регистр флагов Z, S, P, CY, AC;
• регистр команд и дешифратор команд;
• АЛУ;
• регистры общего назначения B, C, D, E, H, L;
• временные регистры W, Z;
• указатель стека SP;
• счётчик команд PC;
• буфер адреса и буфер данных;
• контроллер ввода/вывода;
• ОЗУ;
• шины адреса, данных и управления;
• порты внешних устройств.

Активные элементы интерфейса позволяют изменять значения регистров и ячеек ОЗУ.

---

2. Режимы выполнения

Эмулятор предусматривает:

1. выполнение по тактам — для наблюдения микроопераций;
2. выполнение по командам — одна машинная команда за шаг;
3. программный режим — непрерывное выполнение.

Важное уточнение о HLT и HLDA

Команда:

HLT

останавливает нормальную выборку последующих команд.

В исходной методичке останов связывается с HLDA. Для реального Intel 8080/КР580ВМ80 HLDA означает Hold Acknowledge — подтверждение захвата шин при сигнале HOLD, а не флаг команды HLT. Если конкретный эмулятор использует этот индикатор для визуализации останова, это особенность интерфейса эмулятора.

---

3. Исходный фрагмент программы

MVI A, 78
INR B
SUB B
MOV D, A
MOV A, B
HLT

В исходной методичке HLT отсутствовал. Он добавлен здесь, чтобы программа корректно завершалась.

Числа 78 и 34 трактуются как десятичные.

Перевод чисел

78₁₀ = 4Eh
34₁₀ = 22h

---

4. Машинные коды

Команда	1-й байт	2-й байт
MVI A,4Eh	3E	4E
INR B	04	—
SUB B	90	—
MOV D,A	57	—
MOV A,B	78	—
HLT	76	—

Размещение в памяти

Адрес	Байт
0000h	3E
0001h	4E
0002h	04
0003h	90
0004h	57
0005h	78
0006h	76

---

5. Начальные значения

Перед запуском установить:

B = 34₁₀ = 22h
A = 00h
D = 00h
PC = 0000h

---

6. Выполнение по командам

Заполните таблицу после выполнения каждой команды.

Шаг	PC после команды	Команда	A	B	D
0	0000h	начало	00h	22h	00h
1		MVI A,4Eh
2		INR B
3		SUB B
4		MOV D,A
5		MOV A,B
6		HLT

Контрольные ориентиры

после MVI:     A = 4Eh
после INR:     B = 23h
после SUB:     A = 4Eh - 23h = 2Bh
после MOV D,A: D = 2Bh
после MOV A,B: A = 23h

---

7. Исследование по тактам

Исследовать команду:

MVI A, 4Eh

Для классического Intel 8080 команда MVI r,d8 занимает:

2 машинных цикла
7 T-состояний (тактов)

Наблюдайте:

1. выборку кода 3Eh;
2. увеличение PC;
3. считывание второго байта 4Eh;
4. загрузку значения в аккумулятор.

---

8. Контрольные вопросы

1. Какие основные блоки можно выделить в структуре микропроцессора?
2. Что входит в систему команд процессора?
3. Какие классы команд представлены в эмуляторе?
4. Для чего предназначены команды передачи управления?
5. Какие способы адресации используются в исследуемом фрагменте?
6. Чем режим по тактам отличается от режима по командам?
7. Как записать программу в машинных кодах в ОЗУ?
8. Как изменить содержимое регистра?
9. Как изменить содержимое ячейки памяти?
10. Что такое машинный цикл?
11. Что такое T-состояние?
12. Почему MVI A,d8 занимает два байта?

---

9. Содержание отчёта

1. Номер и название работы.
2. Цель.
3. Скриншот главного окна эмулятора.
4. Таблица машинных кодов.
5. Скриншот ОЗУ после ввода программы.
6. Таблица изменения регистров.
7. Результат исследования MVI A,4Eh по тактам.
8. Ответы на контрольные вопросы.
9. Вывод.

---
