Wenn nicht anders angegeben, gelten alle Informationen für die neueste Version (v0.10.0).

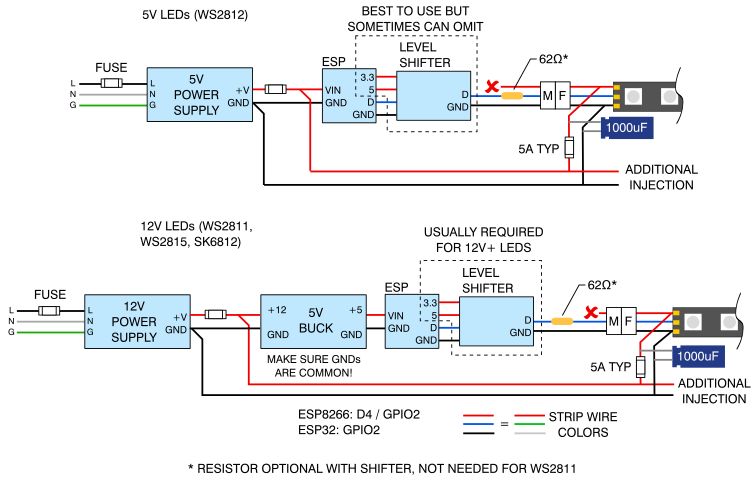

1. Schließen Sie einen WS2812B-kompatiblen RGB (W) -LED-Strip an GPIO2 (NodeMCU / Wemos-Pin D4) an. Wenn dieser Anschluss nicht kurz gehalten werden kann, verwenden Sie einen Pegelumsetzer/Übersetzer. Optional können Sie einen normalerweise geöffneten Druckknopf an GPIO0 (NodeMCU / Wemos Pin D3) und Masse anschließen.
Hinweis: Die Benennung der Platinenstifte variiert je nach Hersteller. Verwenden Sie die Platinenbelegung der von Ihnen erworbenen Platine und die GPIO-PINS, um auf diese Anleitung zu verweisen. Stellen Sie sicher, dass ESP- und LED-Streifenmasse miteinander verbunden sind.

2. Flashen Sie die Software auf Ihr ESP-Modul! Für diesen Schritt gibt es zwei Möglichkeiten:

Ich möchte nur WLED verwenden! (Release-Binärdatei installieren)

Ich möchte WLED ändern (Arduino IDE einrichten und aus dem Quellcode kompilieren)

• Befolgen Sie eine Anleitung zum Einrichten Ihrer Arduino IDE (ich verwende Version 1.8.9) mit den ESP8266-Bibliotheken. Für aktuelle Kompilierungen empfehle ich die neueste Arduino Core Version 2.6.2.

• Sie müssen die NeoPixelBus-Bibliothek von Makuna (2.5.7), FastLED, ESPAsyncWebServer, ESPAsyncTCP (AsyncTCP für ESP32), ESPAsyncUDP (nicht für ESP32) und IRRemoteESP8266 (nicht für ESP32) installieren. Alle anderen Abhängigkeiten sind der Einfachheit halber in WLED enthalten. Kompilieren und flashen Sie jetzt die Software!

3. Verwenden Sie ein WiFi-Gerät, um mit dem Standardkennwort "wled1234" eine Verbindung zum Zugangspunkt "WLED-AP" herzustellen. Sie können diesen QR-Code auch einfach scannen:

Gehen Sie in Ihrem Browser zur IP 4.3.2.1. Sie sollten auch in der Lage sein, den eingebetteten DNS-Server zu verwenden und im Zugriffspunktmodus eine Verbindung zu "wled.me" herzustellen.

4. Klicken Sie auf das Zahnradsymbol, um Einstellungen wie das Verbinden des Moduls mit Ihrem Heim-WLAN zu bearbeiten.

5. Überprüfen Sie in Ihrer Router-Geräteliste die IP-Adresse des WLED-Geräts in Ihrem lokalen Netzwerk. Verwenden Sie zur einfacheren Erkennung die WLED-App! Viel Spaß mit der Software!

Device	GPIO	Notes
LED Data	2
LED Clock	0	When used
Button	0	Not used when using Clock line
IR Remote	4
Relay	12

ESP8266:

• Arduino Core v2.6.3
• Karte: NodeMCU 1.0 (ESP-12E-Modul) (oder wählen Sie Ihre ESP-Karte aus)
• CPU-Frequenz: 80 MHz
• Flash-Größe: 4 MB (1 MB SPIFFS)
• LwIP-Variante: v1.4 Höhere Bandbreite (versuchen Sie 2, wenn Probleme auftreten)
• Upload-Geschwindigkeit: Beliebig, 921600 empfohlen

ESP8266-07 (externe Antenne):

• Varianten haben 512kB oder 1MB Flash
• Verwenden Sie beim Blinken unbedingt den DOUT-Modus
• Flash-Größe 512 kB / 1 MB (KEINE SPIFFS)

ESP-07s (externe Antenne):

• Variante haben 4MB Flash
• Einstellungen wie für NodeMCU oder Wemos

ESP32:

• Arduino Core v1.0.4

Methode 1: Aktualisieren Sie das neue Update wie eine Neuinstallation (siehe oben).

Methode 2: Die Software verfügt über eine integrierte OTA-Software-Update-Funktion. Zuerst müssen Sie es aktivieren, indem Sie im Einstellungsmenü die richtige OTA-Passphrase (Standard: "wledota") eingeben. Entfernen Sie das Häkchen im Kontrollkästchen "OTA gesperrt". Speichern Sie dann die Einstellungen und starten Sie das ESP neu. Anschließend können Sie in den Sicherheitseinstellungen "Manuelles OTA-Update" auswählen und eine Release-Binärdatei hochladen. Nachdem Sie fertig sind, wird empfohlen, die OTA-Funktion erneut zu sperren. Aktivieren Sie dazu das Kontrollkästchen erneut (Sie können die Passphrase ändern, indem Sie jetzt eine neue eingeben). Starten Sie neu. Wenn Sie jetzt versuchen, auf die Aktualisierungsseite zuzugreifen, sollte die Meldung "OTA-Sperre aktiv" angezeigt werden.

Methode 3: ArduinoOTA wird ebenfalls unterstützt.
