• ATiny85 oder ATtiny45
• MP3-Modul (DFPlayer, JQ8400 oder JQ6500)
• Lautsprecher 8Ohm, rechteckig, ca. 20x40mm
• Akku 1000mAh oder 1200mAh, 48mm breit
• Lademodul TP4056-Protect
• Micro-USB-Buchsenplatine
• Hauptplatine V3.2, V3.1 oder V3.0
• Obere Platine

Nokolinos Hauptplatine wird mit der oberen Platine an den Tastern über die Tastkappen verbunden. Die werden ineinander gesteckt und halten so die beiden Platinen zusammen. Die Tastkappen werden dabei an die obere Platine entweder geschraubt oder verklebt. Wer Verschrauben bevorzugt und Zugang zu einem 3D-Drucker hat, kann sich das Modell im im Ordner schematics herunterladen und vierfach ausdrucken. Dann jedoch werden noch vier M2 6mm Schrauben benötigt. Dafür gibt es aber kein Klebergeklecker.

1 IC-Sockel, 8-pohlig für den ATtiny.
1 kleiner Kabelbinder.
1 Taster, rastend (Taschenlampenschalter).
4 M2-Senkkopf-Schrauben, 8mm.
4 M2 Muttern.
4 Taster mit langen Tasten.
4 Tastkappen, ODER
4 Tastkappen mit M2-Gewinde, 3D-geruckt UND
4 M2-Senkkopf-Schrauben, 6mm (empfohlen).
2 Pins, gewinkelt.
2 Streifen Acrylband, 6cm.
1 Klebepad oder etwas Montageband.
1 microSD-Karte, (V3.2) einfache Ausführungen reichen. Größe beliebig.

Optional

• 6 Lötnägel.
• 1 lötfreier USB-Stecker (nur 3.1 und V3.0).
• 1 5 Pin JST-XH-Buchse.
• 1 5 Pins, gewinkelt.
• 1 2 Pin JST-XH-Buchse.
• 1 2 Pin JST-XH Stecker mit Kabeln, ca. 10cm.
• 1 5 Pin JST-HX Kabel, weiblich-weiblich, 5-10 cm.
• 1 Micro-USB-Schutzabdeckung.
• 1 Schrumpfschlauch, 10mm oder etwas Isolierband.

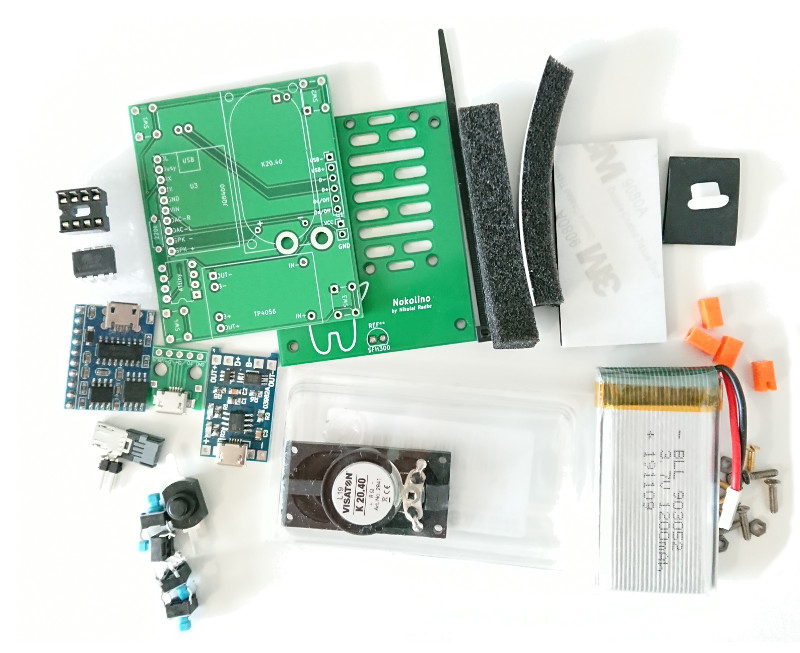

Alle diese Teile auf einem Haufen sollte dann so aussehen (Version V3.1):

• Arduino (Uno, Nano,...).
• 1 Elko, 10µF.
• Steckbrett und Steckdrähte zum Verbinden.

• Schaltlitze in diversen Farben, 0,14mm²-
• Klingeldraht für das Lademodul und den USB-Stecker (V3.1 und V3.0)
• Netzteil, 5V 1A mit Micro-USB-Kabel.

Zum Bau wird folgendes Werkzeug benötigt:

• Lötkolben zum Auflöten der Komponenten und Kabel.
• Lötzinn zum - richtig - Löten. Gutes Lot ist täglich Brot. Boah, ist der Reim schlecht.
• Zange zum Abisolieren und Schneiden der Kabel sowie zum Kürzen der Pins.
• Entlötpumpe zur Fehlerkorrektur. Braucht nicht jeder, Nokolinos Erschaffer hingegen ständig.
• Kleiner Kreuzschlitzschraubenzieher (z.B. PH0 oder PH1) zum Verschrauben der Platinen und des Lautsprechers.
• Optional: Multimeter zum Testen und zur Fehlersuche. Ist nicht unbedingt notwendig, aber immer fürchterlich praktisch.
• Optional: Helfende Hand zum leichteren Verbauen.
• Optional: Kreuzpinzette ist fürchterlich praktisch!

Huch. Ja richtig. Hier geht es weiter.
